ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ WORLDLINE 400
Применение
Устанавливается в линии высокого давления гидравлических систем
Назначение
Защита системы от износа: за счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты.
Защита гидроаппратов от отказов: посредством установки рядом с управляющими гидроклапанами или другими дорогостоящими компонентами. Специально подобранный уровень расхода гарантирует, что перепускной клапан будет закрыт даже при вязкости жидкости ≤ 200 мм2/c (холодный пуск).
Фильтроэлементы
Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает:
- большую площадь фильтрующей поверхности
- малые потери давления
- высокую грязеемкость
- больший срок эксплуатации
Обслуживание
Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.
Материалы
Головка: высокопрочный чугун (SGI)
Стакан: сталь холодной штамповки
Покрытие: порошковая краска или фосфатирование / грунтовка
Уплотнения: NBR (FPM по запросу) Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага – целлюлозное волокно.
Аксессуары
Фильтры высокого давления – Worldline 400 (HD 790 • HD 990)
- Монтаж в линию
- Рабочее давление до 630 бар
- Номинальный расход до 1000 л/мин
Характеристики
Рабочее давление
0 ... 360 бар, мин. 2 x 106 циклов нагружения. Номинальное давление согласно DIN 24550
0 ... 630 бар, мин. 104 циклов нагружения, квазистатическое рабочее давление
Допустимый уровень давления для различного количества циклов нагружения
Номинальный расход
До 1000 л/мин (см. таблицу подбора, столб. 2) Номинальный расход, указанный для фильтра, базируется на следующих допущениях:
- закрытый перепускной клапан при ν ≤ 200 мм2/s
- срок службы фильтроэлемента > 1.000 часов при средней загрязненности жидкости 0,07 г на л/ мин объемного расхода жидкости.
- скорость течения жидкости в линии: при давлении
до 250 бар ≤ 8 м/с
> 250 бар ≤ 12 м/с
Тонкость фильтрации
5 мкм(c) ... 16 мкм(c)
значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)
Грязеемкость
Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)
Гидравлические жидкости
Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).
Рабочие температуры -30 °C ... +100 °C (кратковременно -40 °C ... +120 °C)
Вязкость при номинальном расходе
- при рабочей температуре: ν < 60 мм2/с
- при пуске: ν max = 1.200 мм2/с
- при первом пуске: Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % ∆p давления срабатывания перепускного клапана. Проведите горизонтальную линию так, чтобы она пересекала кривую ∆p в одной точке.
Значение вязкости на горизонтальной оси будет рекомендуемым.
Положение при монтаже
Предпочтительно вертикальное, головка фильтра сверху.
Присоединительные порты
Резьбовые порты согласно ISO 228 или DIN 13. Для выбора см. таблицу подбора, столб. 6 (другие типы резьбы по запросу).
Электрический индикатор загрязненности
- Напряжение перекл.: макс. 120 V AC / 175 V DC
- Ток перекл.: макс. 0,17 A AC / 0,25 A DC
- Мощность: макс. 3,5 Вт AC / 5 Вт DC
- Тип контакта: переключаемый
- Степень защиты: IP 65 (со смонт. защищенным разъемом)

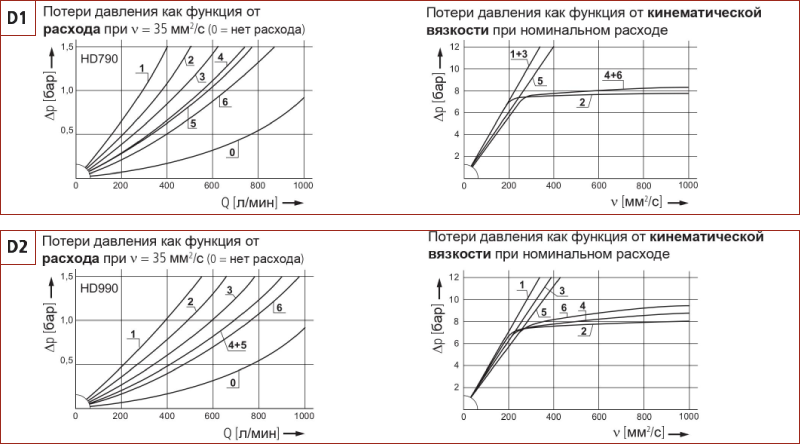

Диаграммы
Обозначение графика ∆p для конкретного фильтра см. в таблице подбора, столб. 3.

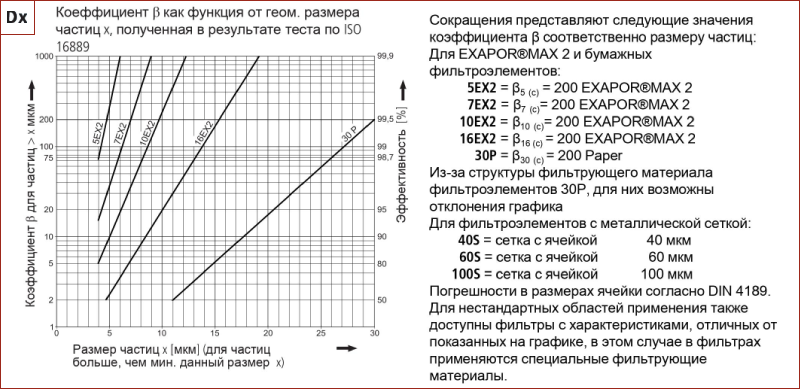

График тонкости фильтрации, таблица подбора, столб. 4,
Таблица подбора
|
Код изделия
|
Номинальный расход
|
Потери давления, см. диагр. D / №
|
Тонкость фильтр. см. диагр. DX
|
Грязеемкость
|
Присоединительные порты A/B
|
Давление сраб. переп. клап.
|
Гидравлическая схема
|
Фильтроэлемент, код изделия
|
Давление сраб. переп. клап.
|
Индикатор загрязнения
Давление срабатывания () |
Примечания
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| HD 790-189 | 320 | D1/1 | 5EX2 | 58 | SAE 2 | - | 7 | V3.1040-13* | 47 | опционально | - |
| HD 790-159 | 440 | D1/2 | 5EX2 | 63 | SAE 2 | 7 | 4 | V3.1040-03 | 46 | опционально | - |
| HD 790-186 | 540 | D1/3 | 10EX2 | 71 | SAE 2 | - | 7 | V3.1040-16* | 47 | опционально | - |
| HD 790-156 | 640 | D1/4 | 10EX2 | 88 | SAE 2 | 7 | 4 | V3.1040-06 | 46 | опционально | - |
| HD 790-188 | 660 | D1/5 | 16EX2 | 72 | SAE 2 | - | 7 | V3.1040-18* | 47 | опционально | - |
| HD 790-158 | 750 | D1/6 | 16EX2 | 89 | SAE 2 | 7 | 4 | V3.1040-08 | 46 | опционально | - |
| HD 990-189 | 460 | D2/1 | 5EX2 | 85 | SAE 2 | - | 7 | V3.1060-13* | 56 | опционально | - |
| HD 990-159 | 570 | D2/2 | 5EX2 | 95 | SAE 2 | 7 | 4 | V3.1060-03 | 55 | опционально | - |
| HD 990-186 | 680 | D2/3 | 10EX2 | 110 | SAE 2 | - | 7 | V3.1060-16* | 56 | опционально | - |
| HD 990-156 | 780 | D2/4 | 10EX2 | 130 | SAE 2 | 7 | 4 | V3.1060-06 | 55 | опционально | - |
| HD 990-188 | 870 | D2/5 | 16EX2 | 110 | SAE 2 | - | 7 | V3.1060-18* | 56 | опционально | - |
| HD 990-158 | 1000 | D2/6 | 16EX2 | 140 | SAE 2 | 7 | 4 | V3.1060-08 | 55 | опционально | - |
| Оптические индикаторы загрязнения служат для определения степени загрязненности фильтроэлемента. Если индикатор должен быть смонтирован на фильтр при поставке, пожалуйста, добавьте букву М после кода индикатора в коде для заказа. Подтверждение заказа при этом содержит обе позиции отдельно. Пример для заказа: Фильтр HD 790-156 необходимо поставить с оптическим индикатором - с давлением настройки 5 бар Код для заказа: HD790-156 / DG 042-02 M Код для заказа (базовый фильтр) - HD790-156 Индикатор загрязнения - DG 042-02 Смонтирован - М Соответствующие индикаторы загрязнения см. в каталоге 60.30 Примечания:
*Перепад давления на фильтроэлементе 160 бар, индикатор загрязнения обязателен |

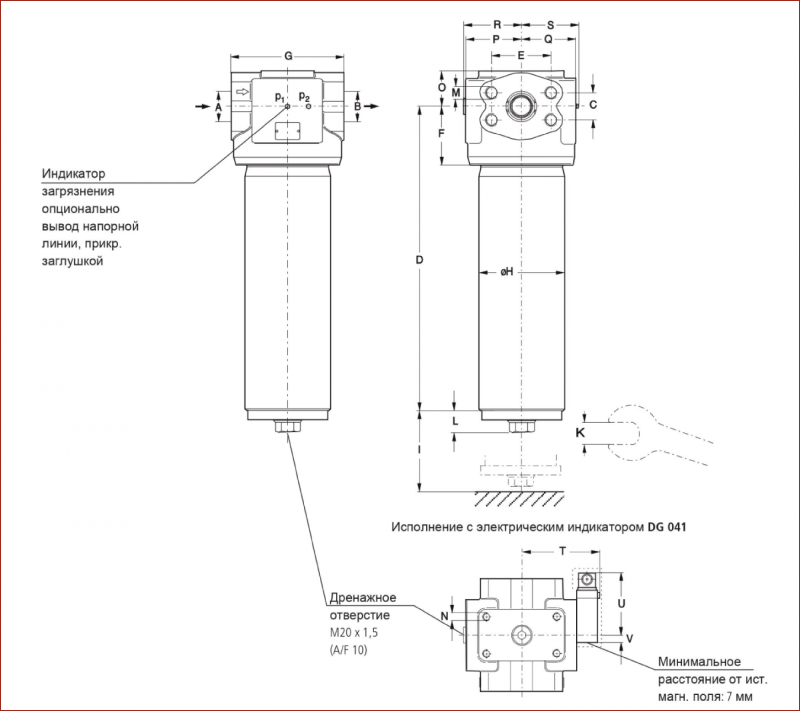

Размеры
.png)
Таблица размеров
| Тип | A/B | C | D | E | F | G | H | I | K | L | M | N | O | P | Q | R | S | T | U | V |
| A/F | ø/длина | ø/длина | ||||||||||||||||||
| HD 790 | SAE 2 | 44,4 | 495 | 95,6 | 96 | 184 | 140 | 430 | 36 | 36 | M20/32 | M12/20 | 58 | 91 | 89 | 95 | 93 | 122 | 102 | 13 |
| HD 990 | SAE 2 | 44,4 | 700 | 96,6 | 96 | 184 | 140 | 640 | 36 | 36 | M20/32 | M12/20 | 58 | 91 | 89 | 95 | 93 | 122 | 102 | 13 |
Гидравлическая схема
Комплектующие
 |
|
Подтверждение качества
Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
