ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ WORLDLINE 300

Применение

Устанавливается в линии высокого давления гидравлических систем

Назначение

Защита системы от износа: за счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты.
Защита гидроаппратов от отказов: посредством установки рядом с управляющими гидроклапанами или другими дорогостоящими компонентами. Специально подобранный уровень расхода гарантирует, что перепускной клапан будет закрыт даже при вязкости жидкости ≤ 200 мм2/c (холодный пуск).

Фильтроэлементы

Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает:

• большую площадь фильтрующей поверхности
• малые потери давления
• высокую грязеемкость
• больший срок эксплуатации

Обслуживание

Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.

Материалы

Головка: высокопрочный чугун (SGI)
Стакан: сталь холодной штамповки
Покрытие: порошковая краска или фосфатирование / грунтовка
Уплотнения: NBR (FPM по запросу) Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага – целлюлозное волокно.

Аксессуары

При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200.

Фильтры высокого давления – Worldline 300 (HD 319 • HD 419•HD 619)

• Монтаж в линию
• Рабочее давление до 630 бар
• Номинальный расход до 450 л/мин

Характеристики

Рабочее давление

0 ... 360 бар, мин. 2 x 106 циклов нагружения. Номинальное давление согласно DIN 24550
0 ... 630 бар, мин. 104 циклов нагружения, квазистатическое рабочее давление

Допустимый уровень давления для различного количества циклов нагружения

Номинальный расход

До 450 л/мин (см. таблицу подбора, столб. 2) Номинальный расход, указанный для фильтра, базируется на следующих допущениях:

• закрытый перепускной клапан при ν ≤ 200 мм2/s
• срок службы фильтроэлемента > 1.000 часов при средней загрязненности жидкости 0,07 г на л/ мин объемного расхода жидкости.
• скорость течения жидкости в линии: при давлении
  до 250 бар ≤ 8 м/с
  > 250 бар ≤ 12 м/с

Тонкость фильтрации

5 мкм(c) ... 16 мкм(c)

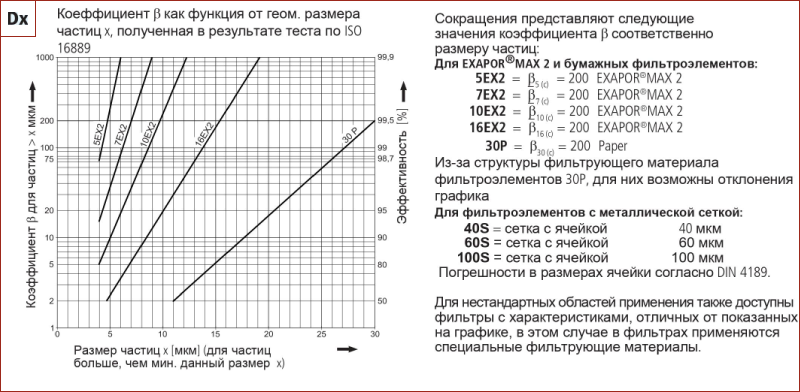

значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)

Грязеемкость

Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).

Рабочие температуры

-30 °C ... +100 °C (кратковременно -40 °C ... +120 °C)

Вязкость при номинальном расходе

• при рабочей температуре: ν < 60 мм2/с
• при пуске: ν max = 1.200 мм2/с
• при первом пуске: Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % ∆p давления срабатывания перепускного клапана. Проведите горизонтальную линию так, чтобы она пересекала кривую ∆p в одной точке.
  Значение вязкости на горизонтальной оси будет рекомендуемым.

Положение при монтаже

Предпочтительно вертикальное, головка фильтра сверху.

Присоединительные порты

Резьбовые порты согласно ISO 228 или DIN 13. Для выбора см. таблицу подбора, столб. 6 (другие типы резьбы по запросу).

Электрический индикатор загрязненности

• Напряжение перекл.: макс. 120 V AC / 175 V DC
• Ток перекл.: макс. 0,17 A AC / 0,25 A DC
• Мощность: макс. 3,5 Вт AC / 5 Вт DC
• Тип контакта: переключаемый
• Степень защиты: IP 65 (со смонт. защищенным разъемом)

Диаграммы

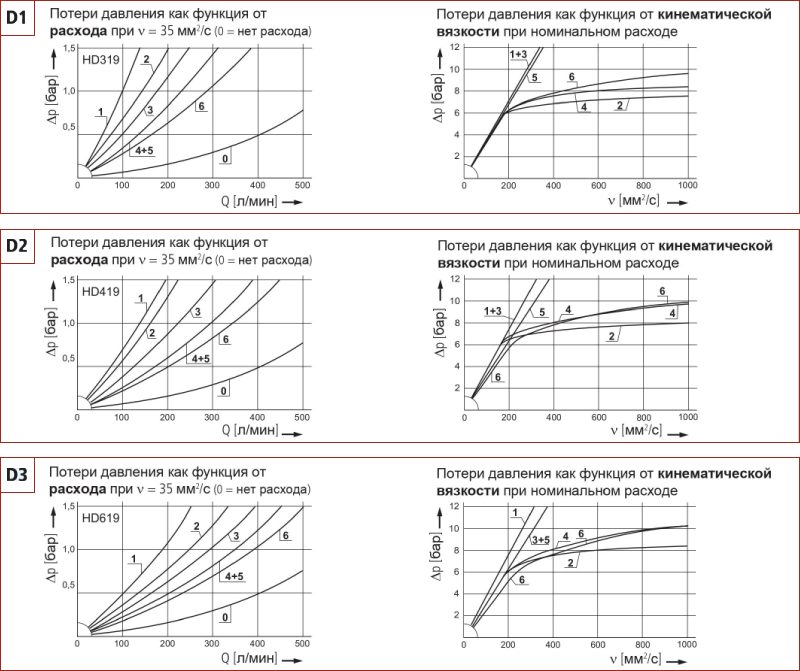

Обозначение графика ∆p для конкретного фильтра см. в таблице подбора, столб. 3.

График тонкости фильтрации, таблица подбора, столб. 4,

Таблица подбора

Код изделия	Номинальный расход	Потери давления см. диаграм. D / гр. №	Тонкость фильтрации см. диагр. Dx	Грязеемкость	Присоединительные порты A/B	Давление открытия переп. кл.		Фильтроэлемент, код изделия	Вес	Индикатор загрязнения Давление срабатывания()	Примечания
	л/м			г		бар			кг	бар
1	2	3	4	5	6	7	8	9	10	11	12
HD 319-289	110	D1/1	5EX2	20	G1¼	-	6	V3.0817-131	16,3	электр. (5)	переключаемый
HD 319-279	155	D1/2	5EX2	24	G1¼	7	2	V3.0817-03	15,9	оптический (5)	-
HD 319-259	155	D1/2	5EX2	24	G1¼	7	3	V3.0817-03	15,9	электр. (5)	переключаемый
HD 319-286	195	D1/3	10EX2	24	G1¼	-	6	V3.0817-161	16,3	электр. (5)	переключаемый
HD 319-276	250	D1/4	10EX2	33	G1¼	7	2	V3.0817-06	15,9	оптический (5)	-
HD 319-256	250	D1/4	10EX2	33	G1¼	7	3	V3.0817-06	15,9	электр. (5)	переключаемый
HD 319-288	270	D1/5	16EX2	25	G1¼	-	6	V3.0817-181	16,3	электр. (5)	переключаемый
HD 319-278	330	D1/6	16EX2	33	G1¼	7	2	V3.0817-08	15,9	оптический (5)	-
HD 319-258	330	D1/6	16EX2	33	G1¼	7	3	V3.0817-08	15,9	электр. (5)	переключаемый
HD 419-289	155	D2/1	5EX2	29	G1¼	-	6	V3.0823-131	17,8	электр. (5)	переключаемый
HD 419-279	190	D2/2	5EX2	33	G1¼	7	2	V3.0823-03	17,2	оптический (5)	-
HD 419-259	190	D2/2	5EX2	33	G1¼	7	3	V3.0823-03	17,2	электр. (5)	переключаемый
HD 419-286	265	D2/3	10EX2	33	G1¼	-	6	V3.0823-161	17,8	электр. (5)	переключаемый
HD 419-276	330	D2/4	10EX2	47	G1¼	7	2	V3.0823-06	17,2	оптический (5)	-
HD 419-256	330	D2/4	10EX2	47	G1¼	7	3	V3.0823-06	17,2	электр. (5)	переключаемый
HD 419-288	330	D2/5	16EX2	35	G1¼	-	6	V3.0823-181	17,8	электр. (5)	переключаемый
HD 419-278	380	D2/6	16EX2	48	G1¼	7	2	V3.0823-08	17,2	оптический (5)	-
HD 419-258	380	D2/6	16EX2	48	G1¼	7	3	V3.0823-08	17,2	электр. (5)	переключаемый
HD 619-289	220	D3/1	5EX2	41	G½	-	6	V3.0833-131	20,6	электр. (5)	переключаемый
HD 619-279	280	D3/2	5EX2	49	G½	7	2	V3.0833-03	19,9	оптический (5)	-
HD 619-259	280	D3/2	5EX2	49	G½	7	3	V3.0833-03	19,9	электр. (5)	переключаемый
HD 619-286	330	D3/3	10EX2	49	G½	-	6	V3.0833-161	20,6	электр. (5)	переключаемый
HD 619-276	400	D3/4	10EX2	67	G½	7	2	V3.0833-06	19,9	оптический (5)	-
HD 619-256	400	D3/4	10EX2	67	G½	7	3	V3.0833-06	19,9	электр. (5)	переключаемый
HD 619-288	450	D3/5	16EX2	51	G½	-	6	V3.0833-181	20,6	электр. (5)	переключаемый
HD 619-278	450	D3/6	16EX2	68	G½	7	2	V3.0833-08	19,9	оптический (5)	-
HD 619-258	450	D3/6	16EX2	68	G½	7	3	V3.0833-08	19,9	электр. (5)	переключаемый

Для заказа доступны 2 типа головок фильтров. Пример заказа: Фильтр HD 319-289 необходимо поставить с фланцевым соединением SAE¼ Код для заказа: HD 319-187 Соеденительные порты: Доступны 2 типа: 1. Фланец - (A/B) SAE¼ (42,5 МПа) 2. Резьба - (A/B) G¼  or G1½² Примечания: Представленные в таблице фильтры являются стандартными изделиями. При необходимости какие - либо модификаций, например, монтажа индикатора загрязнения на винты согласно каталогу 60.30, они выполняются по запросу. При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200 1 Перепад давления на фильтроэлементе до 160 бар 2 G1½ для серии HD 619

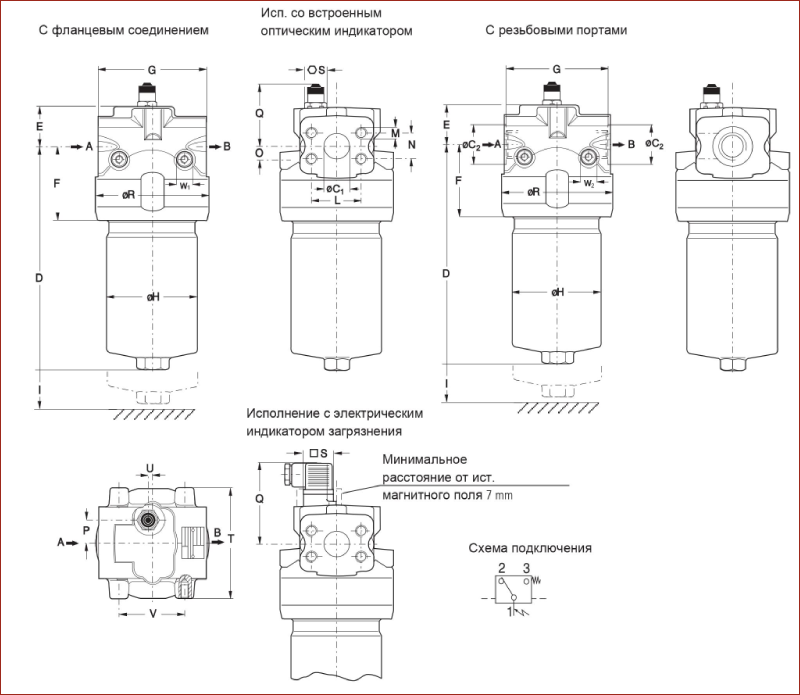

Размеры

Таблица размеров

Тип	A/B	C1	C2	D	E	F	G	H	I	K	L	M	N	O	P	Q	R	S	T	U	V	W
												ø/длина				опт./эл.		опт./эл.				ø/длина
HD 319	см.	31	65	255	45	86	145	109	80	32	66,7	M 14/22	31,8	18,5	33	75/95	152	24/30	148	8	80	M 12/18
HD 419	Таблицу	31	65	319	45	86	145	109	80	32	66,7	M 14/22	31,8	18,5	33	75/95	152	24/30	148	8	80	M 12/18
HD 619	подбора	31	65	420	45	86	145	109	80	32	66,7	M 14/22	31,8	18,5	33	75/95	152	24/30	148	8	80	M 12/18

Гидравлическая схема

Комплектующие

Поз. Наименование Код изделия 1 Стакан фильтра HD 319 (совм. с Поз. 2 и 3) HD 250.0701 1 Стакан фильтра HD 419 (совм. с Поз. 2 и 3) HD 451.0702 1 Стакан фильтра HD 619 (совм. с Поз. 2 и 3) HD 619.0701 2 Стопорное кольцо HD 255.0102 3 Кольц. уплотн. 94,84 x 3,53 N007.0953 4 Фильтроэлемент см. табл. / ст. 9 5 Индикатор загрязнения с коннектором и винтами (поз.6) HD 049.1410 6 Коннектор с винтами DIN 43650 - AF3 DG 041.1220 7 Оптический индикатор (совм. с поз. 8) HD 049.1400 8 Кольцевое уплотнение 17x2 N007.0172 Функциональность фильтра в сборе, так же как и качество фильтрации, обеспечиваемое фильтроэлементами, которое заявляется компанией ARGO-HYTOS, может быть гарантировано только в случае использования оригинальных комплектующих ARGO-HYTOS

Подтверждение качества

Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
