ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ WORLDLINE 200

Применение

Устанавливается в линии высокого давления гидравлических систем

Назначение

Защита системы от износа: за счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты.
Защита гидроаппратов от отказов: посредством установки рядом с управляющими гидроклапанами или другими дорогостоящими компонентами. Специально подобранный уровень расхода гарантирует, что перепускной клапан будет закрыт даже при вязкости жидкости ≤ 200 мм2/c (холодный пуск).

Фильтроэлементы

Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает:

• большую площадь фильтрующей поверхности
• малые потери давления
• высокую грязеемкость
• больший срок эксплуатации

Обслуживание

Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.

Материалы

Головка: высокопрочный чугун (SGI)
Стакан: сталь холодной штамповки
Покрытие: порошковая краска или фосфатирование / грунтовка
Уплотнения: NBR (FPM по запросу) Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага – целлюлозное волокно.

Аксессуары

При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200.

Фильтры высокого давления – Worldline 200 (HD 152 • HD 172)

• Монтаж в линию
• Рабочее давление до 630 бар
• Номинальный расход до 180 л/мин

Характеристики

Рабочее давление

0 ... 400 бар, мин. 2 x 106 циклов нагружения. Номинальное давление согласно DIN 24550
0 ... 630 бар, мин. 104 циклов нагружения, квазистатическое рабочее давление

Допустимый уровень давления для различного количества циклов нагружения

Номинальный расход

До 105 л/мин (см. таблицу подбора, столб. 2) Номинальный расход, указанный для фильтра, базируется на следующих допущениях:

• закрытый перепускной клапан при ν ≤ 200 мм2/s
• срок службы фильтроэлемента > 1.000 часов при средней загрязненности жидкости 0,07 г на л/ мин объемного расхода жидкости.
• скорость течения жидкости в линии: при давлении
  до 250 бар ≤ 8 м/с
  > 250 бар ≤ 12 м/с

Тонкость фильтрации

5 мкм(c) ... 30 мкм(c)
значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)

Грязеемкость

Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).

Рабочие температуры

-30 °C ... +100 °C (кратковременно -40 °C ... +120 °C)
Вязкость при номинальном расходе

• при рабочей температуре: ν < 60 мм2/с
• при пуске: ν max = 1.200 мм2/с
• при первом пуске: Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % ∆p давления срабатывания перепускного клапана. Проведите горизонтальную линию так, чтобы она пересекала кривую ∆p в одной точке. Значение вязкости на горизонтальной оси будет рекомендуемым.

Положение при монтаже

Предпочтительно вертикальное, головка фильтра сверху.

Присоединительные порты

Резьбовые порты согласно ISO 228 или DIN 13. Для выбора см. таблицу подбора, столб. 6 (другие типы резьбы по запросу).

Электрический индикатор загрязненности

• Напряжение перекл.: макс. 120 V AC / 175 V DC
• Ток перекл.: макс. 0,17 A AC / 0,25 A DC
• Мощность: макс. 3,5 Вт AC / 5 Вт DC
• Тип контакта: переключаемый
• Степень защиты: IP 65 (со смонт. защищенным разъемом)

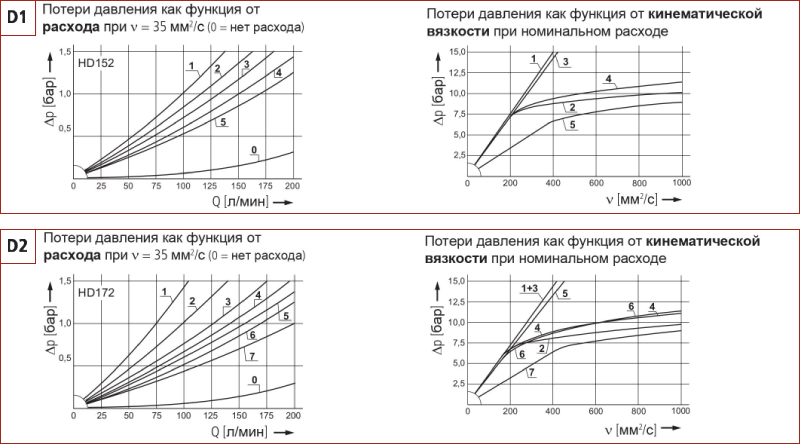

Диаграммы

Обозначение графика ∆p для конкретного фильтра см. в таблице подбора, столб. 3.

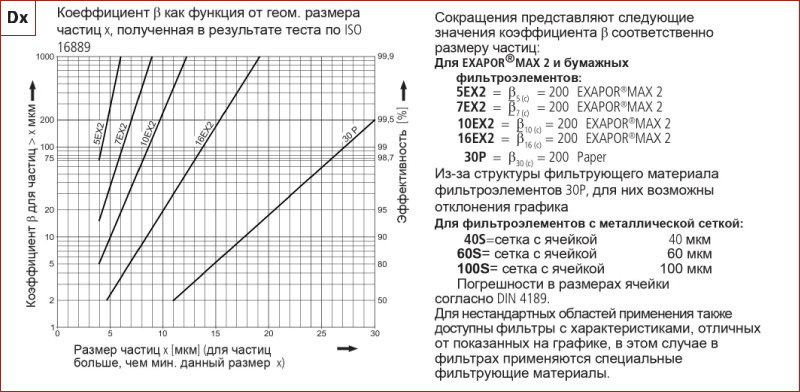

График тонкости фильтрации, таблица подбора, столб. 4,

Таблица подбора

Код изделия	Номинальный расход	Потери давления см. диаграм. D/ гр. №	Тонкость фильтр., см. диаг. Dx	Грязеемкость	Присоединительные порты A/B	Давление открытия переп. кл.	Обозначение	Фильтроэлемент, код изделия	Вес	Индикатор загрязнения Давление срабатывания ()	Примечание
	л/мин			г		бар			кг	бар
1	2	3	4	5	6	7	8	9	10	11	12
HD 152-186	110	D1/1	10EX2	13	G¾	-	6	V3.0617-261	7,1	электр. (5)	переключаемый
HD 152-166	125	D1/2	10EX2	17	G¾	7	1	V3.0617-06	6,9		-
HD 152-276	125	D1/2	10EX2	17	G¾	7	2	V3.0617-06	7,0	оптический. (5)	-
HD 152-156	125	D1/2	10EX2	17	G¾	7	3	V3.0617-06	7,0	электр. (5)	переключаемый
HD 152-188	150	D1/3	16EX2	14	G1	-	6	V3.0617-181	7,1	электр. (5)	переключаемый
HD 152-168	175	D1/4	16EX2	17	G1	7	1	V3.0617-08	6,9		-
HD 152-278	175	D1/4	16EX2	17	G1	7	2	V3.0617-08	7,0	оптический. (5)	-
HD 152-158	175	D1/4	16EX2	17	G1	7	3	V3.0617-08	7,0	электр. (5)	переключаемый
HD 152-151	130	D1/5	30P	8,7	G1	7	1	P3.0617-012	6,9	-	-
HD 152-261	130	D1/5	30P	8,7	G1	7	2	P3.0617-012	7,0	оптический. (5)	-
HD 172-189	80	D2/1	5EX2	16	G1	-	6	V3.0623-131	8,4	электр. (5)	переключаемый
HD 172-163	110	D2/2	5EX2	17	G1	7	1	V3.0623-03	8,0	-	-
HD 172-273	110	D2/2	5EX2	17	G1	7	2	V3.0623-03	8,1	оптический. (5)	-
HD 172-153	110	D2/2	5EX2	17	G1	7	3	V3.0623-03	8,1	электр. (5)	переключаемый
HD 172-186	140	D2/3	10EX2	18	G1	-	6	V3.0623-261	8,4	электр. (5)	переключаемый
HD 172-166	160	D2/4	10EX2	23	G1	7	1	V3.0623-06	8,0	-	-
HD 172-276	160	D2/4	10EX2	23	G1	7	2	V3.0623-06	8,1	оптический. (5)	-
HD 172-156	160	D2/4	10EX2	23	G1	7	3	V3.0623-06	8,1	электр. (5)	переключаемый
HD 172-188	180	D2/5	16EX2	19	G1	-	6	V3.0623-181	8,4	электр. (5)	переключаемый
HD 172-168	190	D2/6	16EX2	25	G1	7	1	V3.0623-08	8,0	-	-
HD 172-278	190	D2/6	16EX2	25	G1	7	2	V3.0623-08	8,1	оптический. (5)	-
HD 172-158	190	D2/6	16EX2	25	G1	7	3	V3.0623-08	8,1	электр. (5)	переключаемый
HD 172-151	150	D2/7	30P	14	G1	7	1	P3.0623-112	8,0	-	-
HD 172-261	150	D2/7	30P	14	G1	7	2	P3.0623-112	8,1	оптический. (5)	-

Примечания: Представленные в таблице фильтры являются стандартными изделиями. При необходимости каких-либо модификаций, например, изготовления фильтра с присоединительными портами SAE 3/4 или SAE 1, они выполняются по запросу. При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200

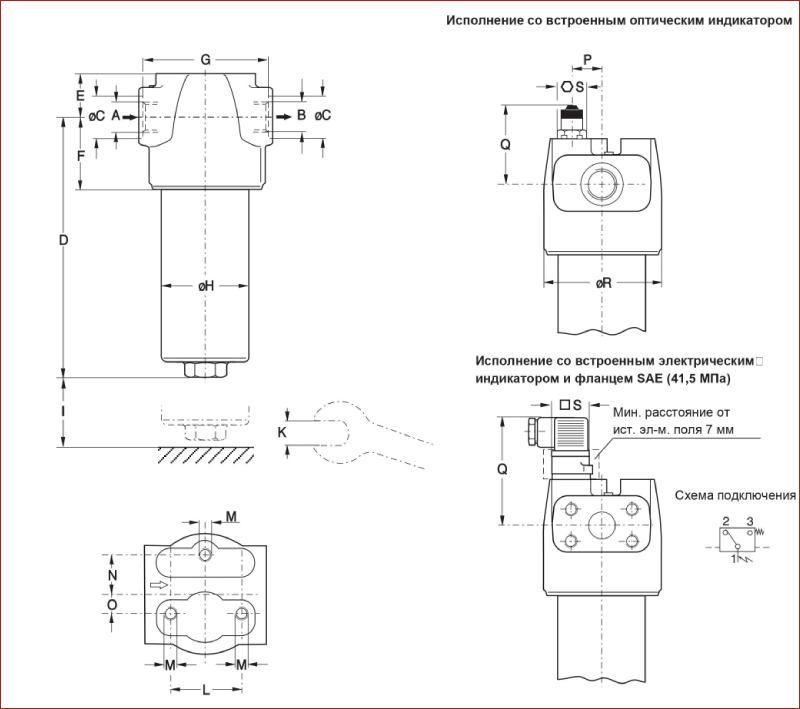

Размеры

Таблица размеров

Тип	A/B	C	D	E	F	G	H	I	K	L	M	N	O	P	Q	R	S
											ø/длина				опт./электр.		опт./электр.
HD 152	G¾, G1	36, 45	224	39	66	104	75	70	27	60	М 10/12	35	17,5	30	69/86	102	24/30
HD 172	G1	45	285	39	66	104	75	70	27	60	М 10/12	35	17,5	30	69/86	102	24/30

Гидравлическая схема

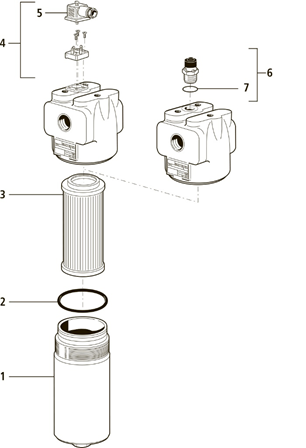

Комплектующие

Поз. Описание Код изделия 1 Стакан фильтра HD 152 HD 152.0102 1 Стакан фильтра HD 172 HD 172.0102 2 Кольцевое уплотн. 63 x 3,5 N007.0543/1 3 Фильтроэлемент см. табл. подб. ст 9 4 Индикатор загрязненности с коннектором (поз. 5) и винтами HD 049.1410 5 Коннектор DIN 43650 - AF3 DG 041.1220 6 Оптический индикатор (совм. с поз 7) HD 049.1400 7 Кольцевое уплотнение 17 x 2 N007.0172 Функциональность фильтра в сборе, так же как и качество фильтрации, обеспечиваемое фильтроэлементами, которое заявляется компанией ARGO-HYTOS, может быть гарантировано только в случае использования оригинальных комплектующих ARGO-HYTOS

Подтверждение качества

Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
