ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ WORLDLINE 100

Применение

Устанавливается в линии высокого давления гидравлических систем

Назначение

Защита системы от износа: за счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты.
Защита гидроаппратов от отказов: посредством установки рядом с управляющими гидроклапанами или другими дорогостоящими компонентами. Специально подобранный уровень расхода гарантирует, что перепускной клапан будет закрыт даже при вязкости жидкости ≤ 200 мм2/c (холодный пуск).

Фильтроэлементы

Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает:

• большую площадь фильтрующей поверхности
• малые потери давления
• высокую грязеемкость
• больший срок эксплуатации

Обслуживание

Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.

Материалы

Головка: высокопрочный чугун (SGI)
Стакан: сталь холодной штамповки
Покрытие: порошковая краска или фосфатирование / грунтовка
Уплотнения: NBR (FPM по запросу) Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага – целлюлозное волокно.

Аксессуары

При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200.

Фильтры высокого давления – Worldline 100 (HD 049 • HD 069)

• Монтаж в линию
• Рабочее давление до 630 бар
• Номинальный расход до 105 л/мин

Характеристики

Рабочее давление

0 ... 400 бар, мин. 2 x 106 циклов нагружения. Номинальное давление согласно DIN 24550
0 ... 630 бар, мин. 104 циклов нагружения, квазистатическое рабочее давление

Допустимый уровень давления для различного количества циклов нагружения

Номинальный расход

До 105 л/мин (см. таблицу подбора, столб. 2) Номинальный расход, указанный для фильтра, базируется на следующих допущениях:

• закрытый перепускной клапан при ν ≤ 200 мм2/s
• срок службы фильтроэлемента > 1.000 часов при средней загрязненности жидкости 0,07 г на л/ мин объемного расхода жидкости.
• скорость течения жидкости в линии: при давлении до 250 бар ≤ 8 м/с > 250 бар ≤ 12 м/с

Тонкость фильтрации

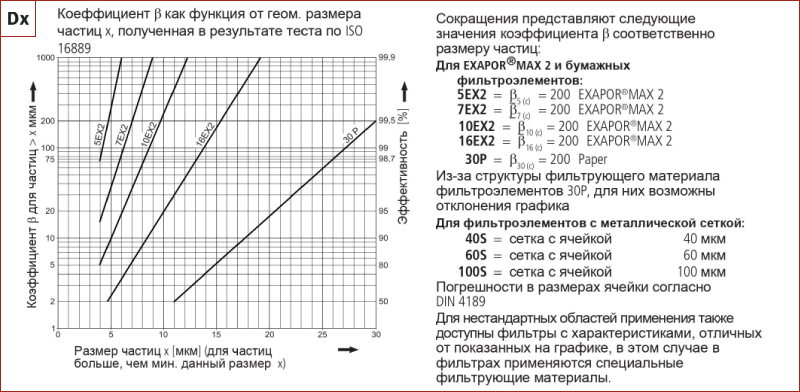

5 мкм(c) ... 30 мкм(c) значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)

Грязеемкость

Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).

Рабочие температуры

-30 °C ... +100 °C (кратковременно -40 °C ... +120 °C)

Вязкость при номинальном расходе

• при рабочей температуре: ν < 60 мм2/с
• при пуске: ν max = 1.200 мм2/с
• при первом пуске: Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % ∆p давления срабатывания перепускного клапана. Проведите горизонтальную линию так, чтобы она пересекала кривую ∆p в одной точке. Значение вязкости на горизонтальной оси будет рекомендуемым.

Положение при монтаже

Предпочтительно вертикальное, головка фильтра сверху.

Присоединительные порты

Резьбовые порты согласно ISO 228 или DIN 13. Для выбора см. таблицу подбора, столб. 6 (другие типы резьбы по запросу).

Электрический индикатор загрязненности

• Напряжение перекл.: макс. 120 V AC / 175 V DC
• Ток перекл.: макс. 0,17 A AC / 0,25 A DC
• Мощность: макс. 3,5 Вт AC / 5 Вт DC
• Тип контакта: переключаемый
• Степень защиты: IP 65 (со смонт. защищенным разъемом) Диаграммы

Диаграммы

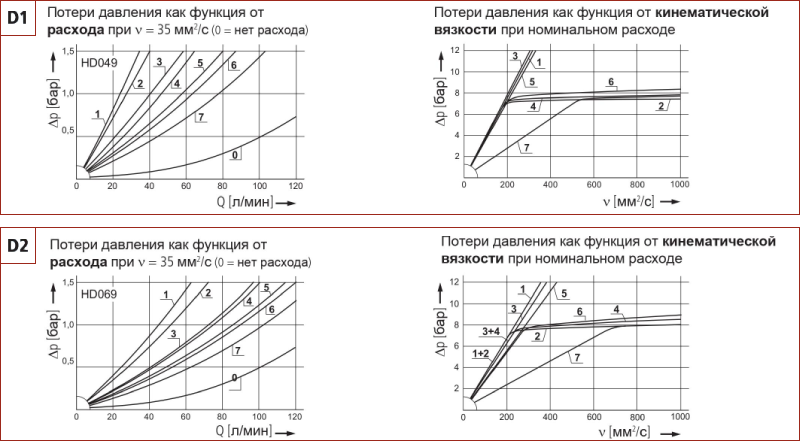

Обозначение графика ∆p для конкретного фильтра см. в таблице подбора, столб. 3.

График тонкости фильтрации, таблица подбора, столб. 4,

Таблица подбора

Код изделия	Номинальный расход	Потери давления см. диаграм. D / гр. №	Тонкость фильтр,. см. диаг. Dx	Грязеемкость	Присоединительные порты A/B	Давление открытия переп. кл.	Обозначение	Фильтроэлемент, код изделия	Вес	Индикатор загрязнения Давление срабатывания()	Примечания
	л/мин			g		бар			кг	бар
1	2	3	4	5	6	7	8	9	10	11	12
HD 049-189	27	D1/1	5EX2	5,2	G½	-	6	V3.0510-13¹	3,9	электр. (5)	переключаемый
HD 049-169	30	D1/2	5EX2	4,9	G½	7	1	V3.0510-13	3,8	-	-
HD 049-179	30	D1/2	5EX2	4,9	G½	7	2	V3.0510-13	3,9	оптический (5)	-
HD 049-159	30	D1/2	5EX2	4,9	G½	7	3	V3.0510-13	3,9	электр. (5)	переключаемый
HD 049-186	47	D1/3	10EX2	5,1	G½	-	6	V3.0510-16¹	3,9	электр. (5)	переключаемый
HD 049-166	50	D1/4	10EX2	6,8	G½	7	1	V3.0510-16	3,8	-
HD 049-176	50	D1/4	10EX2	6,8	G½	7	2	V3.0510-16	3,9	оптический (5)
HD 049-156	50	D1/4	10EX2	6,8	G½	7	3	V3.0510-16	3,9	электр. (5)	переключаемый
HD 049-188	65	D1/5	16EX2	5,6	G½	-	6	V3.0510-18¹	3,9	электр. (5)	переключаемый
HD 049-268	75	D1/6	16EX2	6,9	M18 x 1,5	7	1	V3.0510-08	3,8	-	³
HD 049-168	75	D1/6	16EX2	6,9	G½	7	1	V3.0510-08	3,8	-	-
HD 049-178	75	D1/6	16EX2	6,9	G½	7	2	V3.0510-08	3,9	оптический (5)	-
HD 049-158	75	D1/6	16EX2	6,9	G½	7	3	V3.0510-08	3,9	электр. (5)	переключаемый
HD 049-151	55	D1/7	30P	3,6	G½	7	1	P3.0510-11¹	3,8	-	-
HD 049-161	55	D1/7	30P	3,6	G½	7	2	P3.0510-11	3,9	оптический (5)	-
HD 049-171	55	D1/7	30P	3,6	G½	7	3	P3.0510-11	3,9	электр. (5)	переключаемый
HD 069-189	50	D2/1	5EX2	8,7	G½	-	6	V3.0520-13¹	5,1	электр. (5)	переключаемый
HD 069-169	60	D2/2	5EX2	10	G½	7	1	V3.0520-03	4,9	-	-
HD 069-179	60	D2/2	5EX2	10	G½	7	2	V3.0520-03	5,0	оптический (5)	-
HD 069-159	60	D2/2	5EX2	10	G½	7	3	V3.0520-03	5,0	электр. (5)	переключаемый
HD 069-186	80	D2/3	10EX2	11	G¾	-	6	V3.0520-16¹	5,1	электр. (5)	переключаемый
HD 069-166	85	D2/4	10EX2	14	G¾	7	1	V3.0520-06	4,9	-
HD 069-176	85	D2/4	10EX2	14	G¾	7	2	V3.0520-06	5,0	оптический (5)
HD 069-156	85	D2/4	10EX2	14	G¾	7	3	V3.0520-06	5,0	электр. (5)	переключаемый
HD 069-188	100	D2/5	16EX2	12	G¾	-	6	V3.0520-18¹	5,1	электр. (5)	переключаемый
HD 069-268	105	D2/6	16EX2	15	G¾	7	1	V3.0520-08	4,9		³
HD 069-168	105	D2/6	16EX2	15	G¾	7	1	V3.0520-08	4,9		-
HD 069-178	105	D2/6	16EX2	15	G¾	7	2	V3.0520-08	5,0	оптический (5)	-
HD 069-158	105	D2/6	16EX2	15	G¾	7	3	V3.0520-08	5,0	электр. (5)	переключаемый
HD 069-151	80	D2/7	30P	7,1	G¾	7	1	P3.0520-01²	4,9
HD 069-161	80	D2/7	30P	7,1	G¾	7	2	P3.0520-01²	5,0	оптический (5)
HD 069-171	80	D2/7	30P	7,1	G¾	7	3	P3.0520-01²	5,0	электр. (5)	переключаемый

Примечания: Представленные в таблице фильтры являются стандартными изделиями. При необходимости каких-либо модификаций, например, например, монтажа индикатора на винты согласно специф. 60.30, они выполняются по запросу. При установке электрического индикатора загрязненности для заказа также доступен коннектор с LED - индикатором, номер зап. части DG 041.1200

Размеры

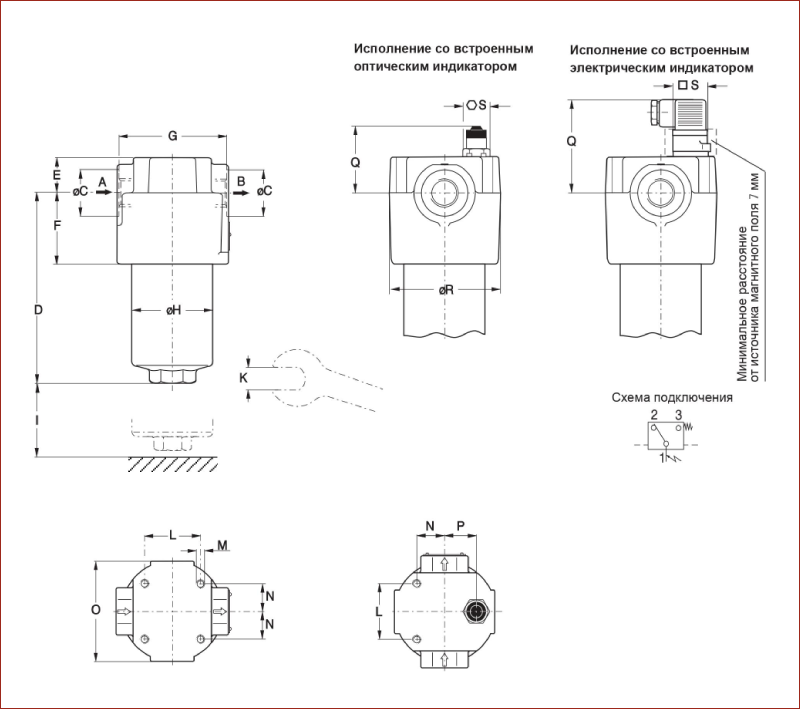

Таблица размеров

Тип	A/B	C	D	E	F	G	H	I	K	L	M	N	O	P	Q	R	S
											ø/длина				опт./электр.		опт./электр.
HD 049	G½, M18x1,5	28 resp. 33	158	24,5	61	84	65	55	36	40	M8/12	25	89	25,5	55/72	82	24/30
HD 069	G½, G¾	33 resp. 36	254	24,5	61	84	65	55	36	40	M8/12	25	89	27,5	55/72	82	24/30

Гидравлическая схема

Комплектующие

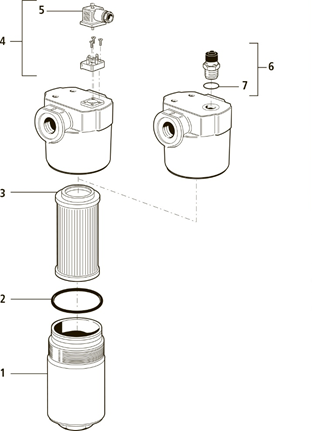

Поз. Описание Код изделия 1 Стакан фильтра HD 049 HD 052.0102 1 Стакан фильтра HD 069 HD 072.0102 2 Кольцевое уплотн. 53,57 x 3,53 N007.0543/1 3 Фильтроэлемент см. табл. подб. ст 9 4 Индикатор загрязненности с коннектором (поз. 5) и винтами HD 049.1410 5 Коннектор DIN 43650 - AF3 DG 041.1220 6 Оптический индикатор (совм. с поз 7) HD 049.1400 7 Кольцевое уплотнение 17 x 2 N007.0172 Функциональность фильтра в сборе, так же как и качество фильтрации, обеспечиваемое фильтроэлементами, которое заявляется компанией ARGO-HYTOS, может быть гарантировано только в случае использования оригинальных комплектующих ARGO-HYTOS





Подтверждение качества

Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
