ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ HD 417; HD 617
Применение
В линиях высокого давления гидравлических систем.
Эксплуатационные качества
Защита от износа: Средства фильтроэлементов во время полноточной фильтрации отвечают даже самым строгим запросам относительно классов тонкости.
Защита от неправильного срабатывания: Осуществляется в процессе монтажа вблизи регулирующих клапанов или других дорогостоящих компонентов. Индивидуально определенный уровень потока гарантирует закрытие байпасного клапана даже при у < 200 мм?/сек (состояние холодного пуска).
Особые характеристики
Обратный клапан: Система "бгаей" (см. Символы) вмонтирована в коллачок фильтра и осуществляет фильтрацию гидравлической жидкости в обоих направлениях потока.
Элементы фильтра
Направление потока снаружи к центру. Фильтрующая поверхность в виде гофры дает следующие результаты:
- Большая площадь фильтрации
- Низкий уровень перепада давления
- Высокий уровень грязеемкости
- Продолжительный срок эксплуатации
Эксплуатация фильтра
Использование индикатора загрязненности фильтра позволит определить правильное время эксплуатации, что гарантирует оптимальную полезность срока годности фильтра.
Материалы
Крышка фильтра: Сфероидальный графитовый чугун
Стакан фильтра: Сталь холодной прессовки
Покрытие: Порошковая краска
Прокладки: МВЯ (По запросу-витон)
Наполнитель: — ЕХАРОЕ"МАХ - неограническая многослойная микроволнистая сеть, бумажно-целюлозная сеть, пропитанная резиной
Аксессуары
Электирческие и/или оптические индикаторы загрязнения заказываются - по выбору с одним или двумя переключателями относительно подавления температуры.
Характеристики:
Рабочее давление
0... 315 бар, миним. 107 циклов изменения давления Номинальное давление соответствует ОМ 24550
0... 450 бар, миним. 10% циклов изменения давления Квазистатическое рабочее давление

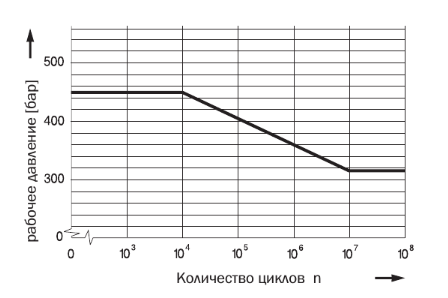

Допустимое давление для другого числа циклов:
Номинальный уровень расхода
До 300 л/мин (см. Таблицу выбора, колонка 2) Номинальные уровни потока, обозначенные АВСО-НУТОЗ, основаны на следующих критериях:
* закрытый байпасный клапан при у < 200 мм2/сек
* срок службы модуля > 1000 рабочих часов при средней степени загрязнения жидкости 0,07 г на л/мин объёма потока
* скорость потока в соеденительных линиях:
до 250 бар < 8 м/сек
до 450 бар < 12 м/сек
Тонкость фильтрации
5 мкм(с) ... 30 мкм(с)
B - показатели соответствуют ISO 16889
(см. Таблицу выбора, колонка 4 и диаграмму Dx)
Грязе-накопительные возможности
Показатели в г, тест на пыль ISO MTD в соответствии с ISO 16889 (см. Таблицу выбора, колонка 5)
Гидровлическая (рабочая) жидкость
Минеральные масла и биоразлогающиеся растворы (HEES или HETG, см. информ. Лист 00.20)
Температурный диапозон
-30 °C ... + 100 °C (в особых случаях от -40 °C ... +120 °C)
Вязкость при номинальном уровне потока
при рабочей температуре: v < 60 мм2/сек
начальная степень вязкости: v max = 1200 мм2/сек
на начальной стадии эксплуатации: Рекомендованную начальную вязкость можно увидеть в диаграмме D (перепад давления как функция кинематической язкости при номинальном потоке) следующее: Найдите 70% давления открытия байпасного клапана на вертикальной оси. Проведите горизонтальную линию таким образом, чтобы она пересеклась с кривой в точке. Отметьте эту точку на горизонтальной оси, чтобы увидеть степень вязкости.
Монтажное положение
Предпочтительно вертикальное, вверх крышкой фильтра
Соединение
SAE-фланец (6000 PSI). Размеры см. в Таблице выбора, колонка 6

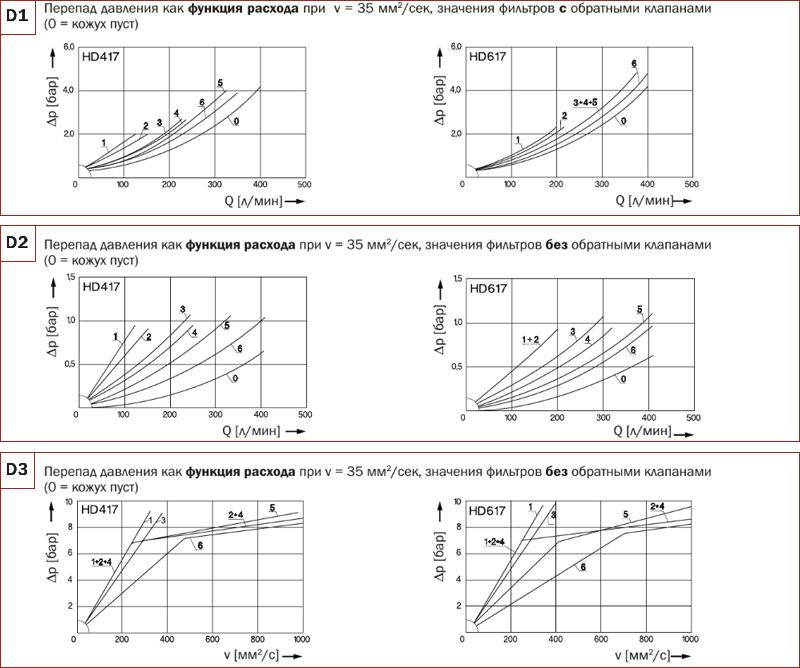

Диграммы
Dp-кривые для плнопоточных фильтров в Таблице выбора, см. колонку 3

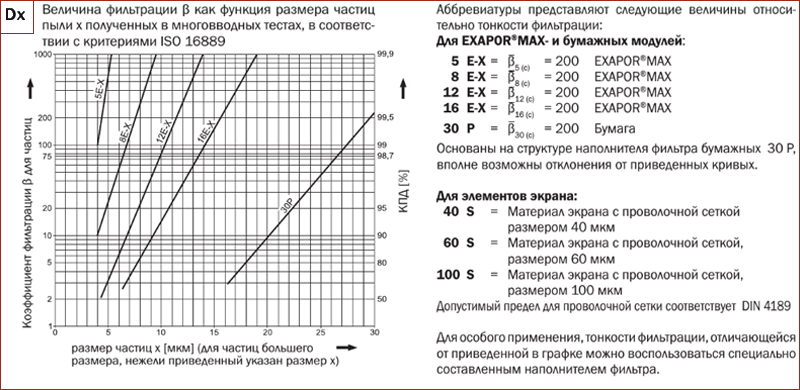

Кривые тонкости фильтрации см. в таблице выбора, столбец 4
Таблица выбора
|
Серийный №
|
Номинальный поток
|
Перепад давления
см. диаграмму D/кривая №.
|
Тонкость фильтрации см. диагр. Dx
|
Грязеемкость
|
Соединение A/B
|
Давление открытия байпасного клапана
|
Символ
|
Сменный фильтроэлемент, серийный №
|
Вес
|
Индикатор загрязнения |
Примечания
|
| л/м | г | бар | кг | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| HD 417-149 | 115 | D1,2,3/1 | 5 E-X | 20 | SAE 1¼ | - | 3 | V3.0823-13 1 | 20,3 | дополнительно | 2 |
| HD 417-179 | 130 | D1,2,3/2 | 5 E-X | 26 | SAE 1¼ | 7 | 1 | V3.0823-03 | 19,7 | дополнительно | - |
| HD 417-146 | 180 | D1,2,3/3 | 12 E-X | 32 | SAE 1¼ | - | 3 | V3.0823-16 1 | 20,3 | дополнительно | 2 |
| HD 417-176 | 210 | D1,2,3/4 | 12 E-X | 41 | SAE 1¼ | 7 | 1 | V3.0823-06 | 19,7 | дополнительно | - |
| HD 417-168 | 300 | D1,2,3/5 | 16 E-X | 46 | SAE 1¼ | 7 | 1 | V3.0823-08 | 19,7 | дополнительно | - |
| HD 417-161 | 300 | D1,2,3/6 | 30 P | 26 | SAE 1¼ | 7 | 1 | V3.0823-01 3 | 19,7 | дополнительно | - |
| HD 617-149 | 170 | D1,2,3/1 | 5 E-X | 29 | SAE 1¼ | - | 3 | V3.0833-13 3 | 23,1 | дополнительно | 2 |
| HD 617-179 | 190 | D1,2,3/2 | 5 E-X | 36 | SAE 1¼ | 7 | 1 | V3.0833-03 | 22,4 | дополнительно | - |
| HD 617-146 | 270 | D1,2,3/3 | 12 E-X | 46 | SAE 1¼ | - | 3 | V3.0833-16 1 | 23,1 | дополнительно | 2 |
| HD 617-176 | 300 | D1,2,3/4 | 12 E-X | 58 | SAE 1¼ | 7 | 1 | V3.0833-06 | 22,4 | дополнительно | - |
| HD 617-178 | 300 | D1,2,3/5 | 16 E-X | 67 | SAE 1¼ | 7 | 1 | V3.0833-08 | 22,4 | дополнительно | - |
| HD 617-161 | 300 | D1,2,3/6 | 30 P | 34 | SAE 1¼ | 7 | 1 | V3.0833-08 3 | 22,4 | дополнительно | - |
| Оптический или электрический индикаторы применяются для отслеживания степени загрязнения модуля. Если Вы хотите, чтобы индикатор уже был встроен в колпачек фильтра, укажите аббревиатуру "М" за серийным номером индикатора. В приведенном ниже заказе обе позиции указаны раздельно. Пример заказа: Фильтр HD 417-149 должен быть поставлен с электрическим индикатором загрязнения - давление на выходе 5,0 бар Описание заказа: Серийный номер (основная часть) - HD 417-149 Индикатор загрязнения - DG 041-33 Встроенный - М Примечания: Модели фильтров без байпасного клапана всегда должны идти в комплекте с индикатором загрязнения Фильтры, приведенные в данной таблице, - стандартных моделей. Другие модели делаются под заказ. 1. Модуль избыточного давления стабилен до 160 бар 2. Индикатор загрязнения обязателен 3. Бумажный наполнитель подкреплен металлической сеткой. |

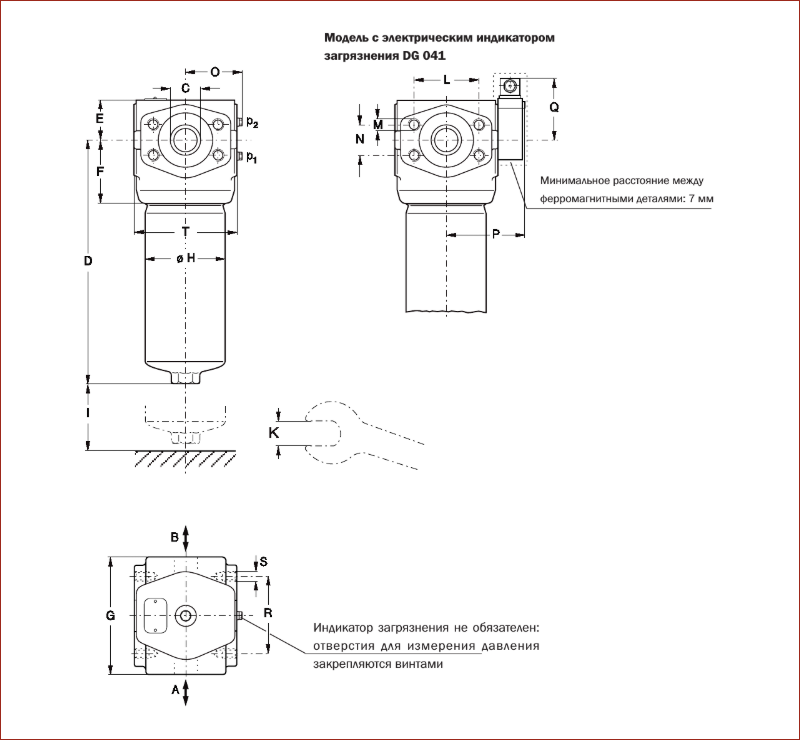

Размеры
Значения размеров
| Тип | A/B | C | D | E | F | G | H | I | K | L | M | N | O | P | Q | R | S | T |
| ø/глубина | опт./электр. | ø/глубина | ||||||||||||||||
| HD 417 | SAE¼ | 31,5 | 328 | 58 | 87,5 | 156 | 108 | 80 | 32 | 66,7 | M14/22 | 31,8 | 73 | 102 | 87 | 100 | М12/18 | 138 |
| HD 617 | SAE½ | 31,5 | 428 | 58 | 87,5 | 156 | 108 | 80 | 32 | 79,4 | M16/24 | 36,5 | 73 | 102 | 87 | 100 | М12/18 | 138 |

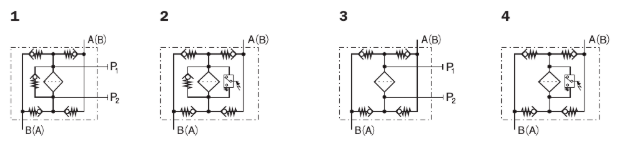

Символы

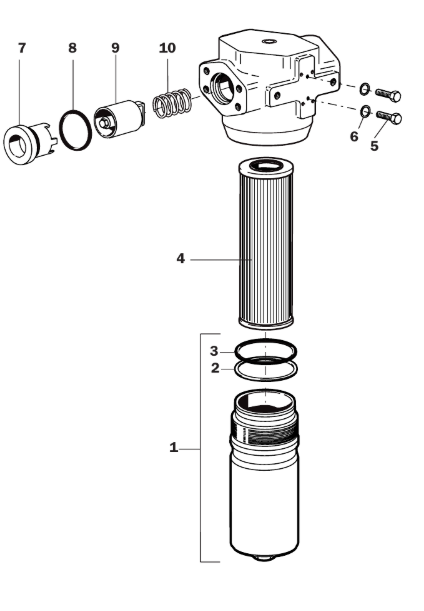

Запасные детали
 |
Гарантированное функционирование полнопоточных фильтров, принятых в ARGO-HYTOS возможно только в случае использования |
Гарантия качества
Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
