ФИЛЬТРЫ ВЫСОКОГО ДАВЛЕНИЯ HD 314; HD 414; HD 614

Материалы

Крышка фильтра
Стакан фильтра
Покрытие
Прокладки
Наполнитель

Применение
В линиях высокого давления гидравлических систем.
Эксплуатационные качества
Защита от износа: Средства фильтрующих элементов во время полноточной фильтрации отвечают даже самым строгим запросам относительно классов тонкости.

Защита от неправильного срабатывания:
Осуществляется в процессе монтажа вблизирегулирующих клапанов или других дорогостоящих компонентов. Индивидуально определенный уровень потока гарантирует закрытие байпасного клапана даже при v < 200 мм2/сек (состояние холодного пуска).

Элементы фильтра
Направление потока снаружи к центру. Фильтрующая поверхность в виде гофры дает следующие результаты:

Большая площадь фильтрации
Низкий уровень перепада давления
Высокая грязеемкость
Продолжительный срокэксплуатации

Эксплуатация фильтра
Использование индикатора загрязнения фильтра позволит определить правильное время эксплуатации, что гарантирует оптимальную полезностьсрока годности фильтра.
Сфероидальный графитовый чугун Стальхолодной прессовки Порошковая краска NBR (Позапросу-витон) ЕХАРОП®МАХ-неограническая многослойная микроволнистая сеть бумажно-целюлозная сеть, пропитанная резиной

Аксессуары
Электронные/или оптические индикаторы фильтра доступны по выбору с одним или двумя элементами коммуникации относительно подавления температуры.

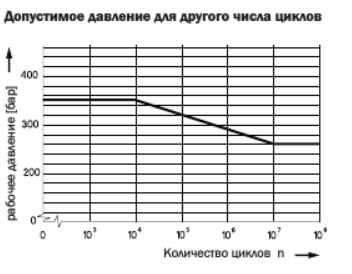

Рабочее давление
0 ... 260 бар, миним.107циклов изменения давления Номинальное давление соответствуетDIN24550
0 ...350 бар, миним. 104 циклов изменения давления Квазистатическое рабочее давление

Номинальный уровень расхода
До 400 л/мин (см. Таблицу выбора, колонка 2)
Номинальные уровни потока, обозначенныеARG0-HYT0S,основаны на следующих критериях:
закрытый байпасный клапан при v < 200мм2/сек
срок службымодуля >1000 рабочих часов при средней степени загрязнения жидкости 0,07 г на л/мин объёма потока
скорость потокавсоеденительныхлиниях: до 250 бар < 8м/сек
до 450 бар < 12м/сек

Тонкость фильтрации
5 мкм(с)... 16 мкм(с)
3-показатели соответствуютISO16889
(см. Таблицу выбора, колонка 4 и диаграммуDx)

Грязеемкость:
Показатели в граммах, тест нагрязеемкость ISO MTD в соответствии с IS016889 (см. Таблицу выбора, колонка 5)

Гидравлическая (рабочая) жидкость
Минеральные масла и биоразлагающиеся растворы (HEES или HETG,см.информ. Лист 00.20)

Температурный диапозон
-30°С... + 100 °С (вособых случаях от -40°С...+120 С°)

Вязкость при номинальном уровне потока
при рабочей температуре: v < 60мм2/сек
начальная степень вязкости: v=" 1200 мм2/сек
на начальной стадии эксплуатации: Рекомендованную начальную вязкость можно увидеть в диаграмме D (перепад давления как функция кинематической вязкости при номинальном расходе) следующее: Найдите "70%Дрдавления открытиябайпасногоклапана на вертикальной оси. Проведите горизонтальную линию таким образом,чтобы она пересеклась с кривойДрв точке. Отметьте эту точку на горизонтальной оси, чтобы увидеть степень вязкости.

Монтажное положение
Предпочтительно вертикальное, вверх крышкой фильтра Соединение 2х031 мм наплоском фланце.

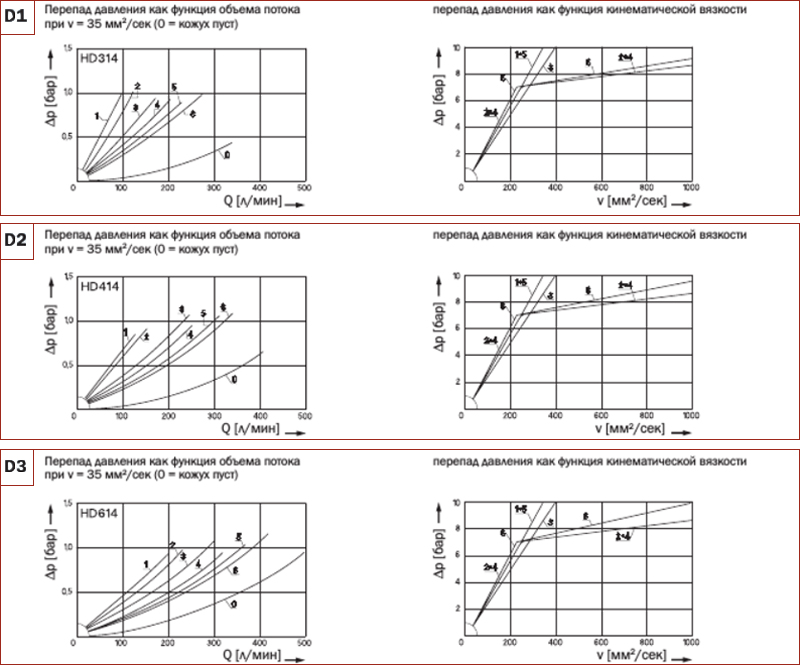

Диаграммы

Ар-кривые для полнопоточных фильтров в Таблице выбора, см. колонку 3.

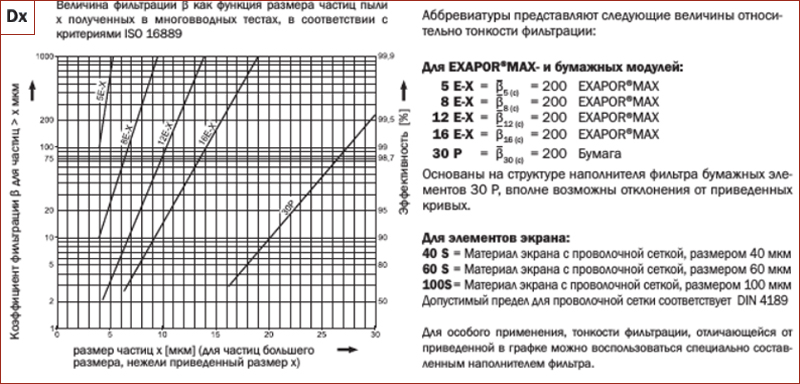

Кривые тонкости фильтрации см. в таблице выбора, столбец 4

Таблица выбора

Серийный №	Номинальный поток	Перепад давления см. диаграмму D/кривая №	Тонкость фильтрации, см диагр. Dx	Грязеёмкость	Соединение A/B	Давление открытия байпасного клапана	Символ	Сменный фильтрующий элемент, серийный №	Вес	Индикатор загрязнения	Примечания
	л/мин			Г		бар			КГ
1	2	3	4	5	6	7	8	9	10	11	12
HD314-279	85	D1/1	5 Е-Х	14	0 31	-	7	V3.0817-13*	14,2	дополнительно	-
HD314-259	95	D1/2	5 Е-Х	18	0 31	7	4	V3.0817-03	13,8	дополнительно	-
HD314-246	135	D1/3	12 Е-Х	22	0 31	-	7	V3.0817-16*	14,2	дополнительно	-
HD314-256	160	D1/4	12 Е-Х	28	0 31	7	4	V3.0817-06	13,8	дополнительно	-
HD314-248	240	D1/5	16 Е-Х	24	0 31	-	7	V3.0817-18*	14,2	дополнительно	-
HD314-258	270	D1/6	16 Е-Х	30	0 31	7	4	V3.0817-08	13,8	дополнительно	-

HD414-279	115	D2/1	5 Е-Х	20	0 31	-	7	V3.0823-13^	15,7	дополнительно	-
HD414-259	130	D2/2	5 Е-Х	26	0 31	7	4	V3.0823-03	15,1	дополнительно	-
HD414-296	180	D2/3	12 Е-Х	32	0 31	-	7	V3.0823-16^	15,7	дополнительно	-
HD414-256	210	D2/4	12 Е-Х	41	0 31	7	4	V3.0823-06	15,1	дополнительно	-
HD414-298	300	D2/5	16 Е-Х	34	0 31	-	7	V3.0823-18^	15,7	дополнительно	-
HD414-258	340	D2/6	16 Е-Х	46	0 31	7	4	V3.0823-08	15,1	дополнительно	-

HD614-279	170	D3/1	5 Е-Х	29	0 31	-	7	V3.0833-13^	18,5	дополнительно	-
HD614-259	190	D3/2	5 Е-Х	36	0 31	7	4	V3.0833-03	17,8	дополнительно	-
HD614-246	270	D3/3	12 Е-Х	46	0 31	-	7	V3.0833-16^	18,5	дополнительно	-
HD614-256	300	D3/4	12 Е-Х	58	0 31	7	4	V3.0833-06	17,8	дополнительно	-
HD614-288	400	D3/5	16 Е-Х	50	0 31	-	7	V3.0833-18^	18,5	дополнительно	-
HD614-258	400	D3/6	16 Е-Х	67	0 31	7	4	V3.0833-08	17,8	дополнительно	-

Оптический или электрический индикаторы применяются для отслеживания степени загрязнения модуля. Если Вы хотите, чтобыиндикаторужебыл встроен вколпачокфильтра, пользуйтесь аббревиатурой “М” за серийный номером индикатора. В приведенном ниже заказе обе позиции указаны раздельно.
Пример заказа: ФильтрHDHD314-279 должен быть поставлен с оптическим индикатором загрязненности - давление на выходе 5,0 бар
Описание заказа:
Серийный номер (основная часть) Индикатор загрязнения
HD314-279/DG042-02М
Встроенный
Примечания:
Модели фильтров безбайпасногоклапана всегда должны идти в комплекте с индикатором загрязнения
Фильтры, приведенные в данной таблице, - стандартных моделей. Если требуются какие-либо модификации, например, тонкость фильтрации ЗОР, пожалуйста, сообщите нам.
* модуль избыточного давления стабилен до160бар, индикатор загрязнения обязателен

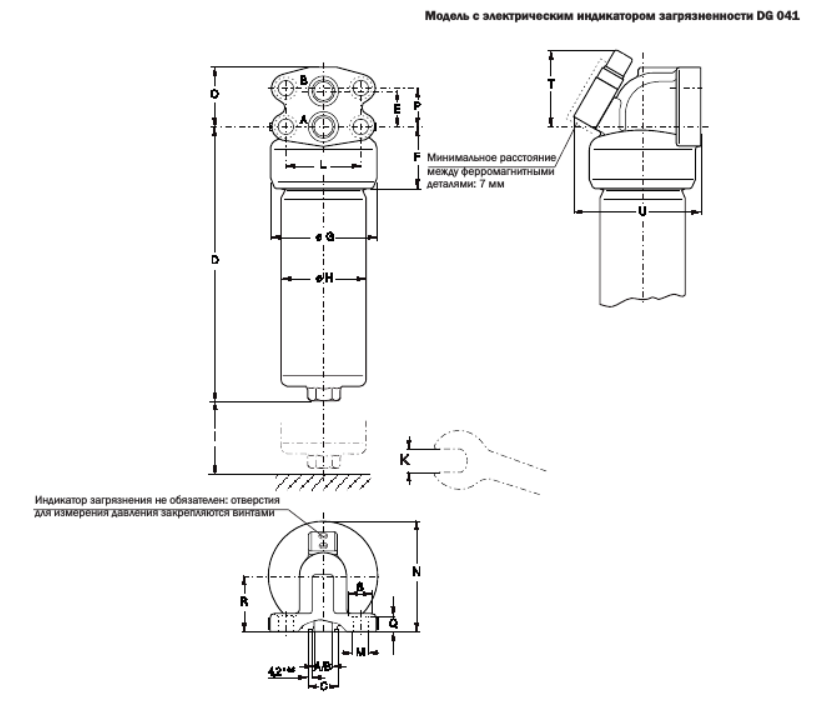

Размеры

Модель с электрическим индикатором загрязненности DG041

Значения размеров

Тип	А/В	с	D	Е	F	G	Н	1	К	L	М	N	О	Р	Q	R	S	Т	U
HD314	0 31	44,4	263	52	82	138	109	80	32	95	21,5	150	83	58	25	80	34	93	165
HD414	0 31	44,4	325	52	82	138	109	80	32	95	21,5	150	83	58	25	80	34	93	165
HD614	0 31	44,4	426	52	82	138	109	80	32	95	21,5	150	83	58	25	80	34	93	165

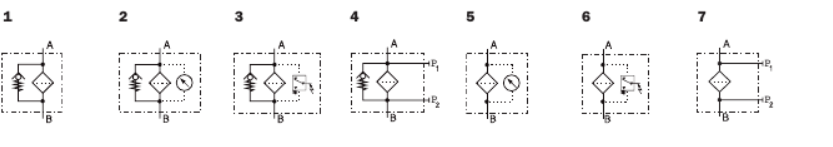

Символы

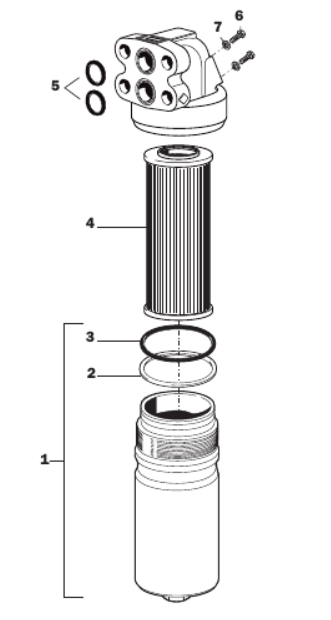

Запасные части

П03.	Назначение	Серийный №
1	стакан фильтраHD 314(с поз.2иЗ)	HD250.0701
1	стакан фильтраHD414 (с поз.2иЗ)	HD451.0702
1	стакан фильтраHD614 (с поз.2иЗ)	HD619.0701
2	Кольцевая прокладка	HD255.0102
3	уплотняющее кольцо 94,84 х 3,53	N007.0953
4	модуль фильтра (с пломбой)	Таблица выбора/кол.9
5	уплотняющее кольцо 37,69 х 3,53 *	N007.0384
6	винте шестигранной головкой М4 x8DIN933-8.8	3301051
7	сварное соединение 4,1 х 7,2 х 1	3404074

*не поставляется с фильтром - заказывается отдельно

Гарантированное функционированиеполнопоточныхфильтров, как и основных характеристик модулей фильтров, принятых вARGO-HYTOSвозможно только в случае использования запасных частей от производителя.

Гарантия качества

IS0 2942 Проверка надежности производства(Тест появления пузырьков)
ISO3968 Определение перепада давления фильтрав зависимости от расхода
ISO16889Мульти-пасс тест (оценка спектра очистки игрязеемкостифильтра)
Перед тем, как поступить в серийное производство, обшивка фильтра тестируетсяна усталостную прочность в тесте пульсации давления механизма. Различные контроли за качеством во время процесса производства гарантируют герметичное функционирование и прочностьнашихфильтров.
Контроль качества в соответствии со стандартамиDIN EN ISO9001
Чтобы постоянно соответствовать высокому уровню качества в производстве и эксплуатации, детали фильтровARGO-HYTOS проходят тщательный контроль и испытания в соответствии со следующими стандартами качестваDINиISO:
DIN ISO2941 Сопротивление продавливания DIN ISO2943 Совместимость материала с рабочими жидкостями
DIN ISO3724 Проверка предела усталости потока
Наши инженеры с радостью готовы проконсультировать Вас по вопросам применения фильтров, выбора, в том числе и класса тонкости фильтруемого вещества, возможные впрактических условиях эксплуатации.
