Фильтры высокого давления HD 064
Материалы
- Крышка фильтра
- Стакан фильтра
- Покрытие
- Прокладки
- Наполнитель
Аксессуары
Электрические /или оптические индикаторы фильтра доступны по выбору с одним или двумя элементами коммуникации относительно подавления температуры.
Сфероидальный графитовый чугун Сталь холодной прессовки Порошковая краска NBR (По запросу-витон)
EXAPOR®MAX - неограническая многослойная микроволнистая сеть
Эксплуатация фильтра
Использование индикатора фильтра позволит определить правильное время эксплуатации, что гарантирует оптимальную полезностьсрока годности фильтра.
Элементы фильтра
Направление потока снаружи к центру. Фильтрующая поверхность в виде гофры дает следующие результаты:
- Большая площадь фильтрации
- Низкий уровень перепада давления
- Высокая грязеемкость
- Продолжительный срокэксплуатации
Применение
В линиях высокого давления гидравлических систем.
Эксплуатационные качества
Защита от износа: Средства фильтрующих элементов во время полноточной фильтрации отвечают даже самым строгим запросам относительно классов тонкости.
Защита от неправильного срабатывания:
- Осуществляется в процессе монтажа вблизи
- регулирующих клапанов или других дорогостоящих компонентов. Индивидуально определенный уровень потока гарантирует закрытие байпасного клапана даже при v < 200 мм2/сек (состояние холодного пуска).

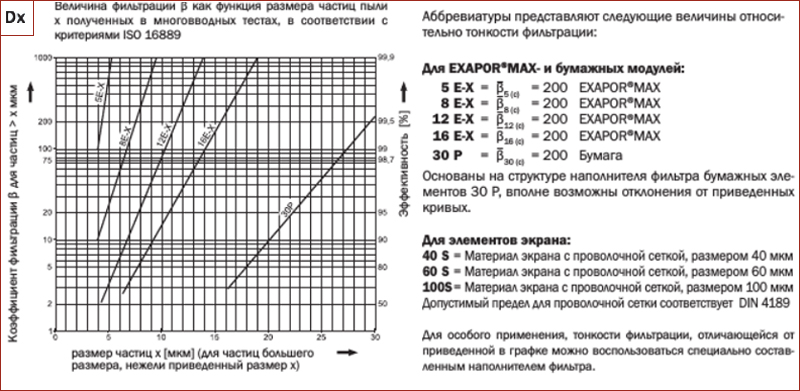

Тонкость фильтрации
5 мкм(с)... 16 мкм(с)
3-показатели соответствуют ISO 16889
(см. Таблицу выбора, колонка 4 и диаграмму Dx)
Грязеемкость:
Показатели в граммах, тест на грязеемкость ISO MTD в соответствии с IS016889 (см. Таблицу выбора, колонка 5)
Гидравлическая (рабочая) жидкость
Минеральные масла и биоразлагающиеся растворы (HEES или HETG, см. информ. Лист 00.20)
Температурный диапозон
-30 °С... + 100 °С(в особых случаях от -40°С...+120С°)
Вязкость при номинальном уровне расхода
- при рабочей температуре: v<60 мм2/сек
- начальная вязкость: v = 1200 мм2/сек
- на начальной стадии эксплуатации:

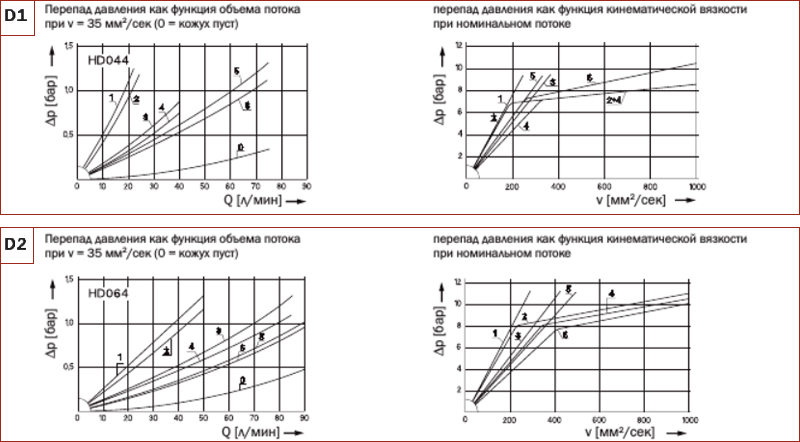

Рекомендованную начальную вязкость можно увидеть в диаграмме D (перепад давления как функция кинематической вязкости при номинальном потоке) следующее: Найдите 70% Др давления открытия байпасного клапана на вертикальной оси. Проведите горизонтальную линию таким образом, чтобы она пересеклась с кривой Др в точке. Отметьте эту точку на горизонтальной оси, чтобы увидеть степень вязкости. Монтажное положение. Предпочтительно вертикальное, на крышке фильтра
Номинальный расход РЖ
До 80 л/мин (см. Таблицу выбора, колонка 2)
Номинальные уровни расхода, обозначенные ARG0-HYT0S, основаны на следующих критериях:
- закрытый байпасный клапан при v < 200 мм2/сек
- срок службы модуля > 1000 рабочих часов при средней степени загрязнения жидкости 0,07 г на л/мин объёма расхода
- скорость потока в соеденительныхлиниях: до 250 бар < 8 м/сек
- до 450 бар < 12 м/сек
Рабочее давление

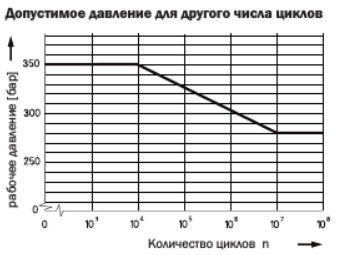

0 ... 280 бар, миним. 107 циклов изменения давления Номинальное давление соответствует DIN 24550
0 ... 350 бар, миним. 104 циклов изменения давления Квазистатическое рабочеедавление
Температурный диапозон
-30 °С... + 100 °С(в особых случаях от -40°С...+120С°)
Вязкость при номинальном уровне расхода
- при рабочей температуре: v<60 мм2/сек
- начальная вязкость: v = 1200 мм2/сек
На начальной стадии эксплуатации: Рекомендованную начальную вязкость можно увидеть в диаграмме D (перепад давления как функция кинематической вязкости при номинальном потоке) следующее: Найдите 70% Др давления открытия байпасного клапана на вертикальной оси. Проведите горизонтальную линию таким образом, чтобы она пересеклась с кривой Др в точке. Отметьте эту точку на горизонтальной оси, чтобы увидеть степень вязкости. Монтажное положение. Предпочтительно вертикальное, на крышке фильтра.
Кривые для полнопоточных фильтров в Таблице выбора, см. колонку 3
Кривые тонкости фильтрации см. в таблице выбора, столбец 4
Таблица выбора
|
Серийный №
|
Номинальный поток
|
Перепад давления см. диаграмму
D/кривая № |
Тонкость фильтрации,
см диагр. Dx |
Грязеёмкость
|
Соединение A/B
|
Давление открытия
байпасного клапана |

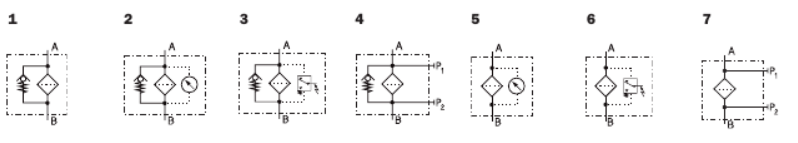

Символ
|
Сменный фильтрующий элемент,
серийный № |
Вес
|
Индикатор загрязнения
|
Примечания
|
| л/мин | Г | бар | КГ | ||||||||
| HD044-183 | 20 | D1/1 | 5 Е-Х | 3,4 | Ø 15 | - | 7 | V3.0510-13 1 | 3,4 | дополнительно | 2 |
| HD044-153 | 25 | D1/2 | 5 Е-Х | 3,8 | Ø 15 | 7 | 4 | V3.0510-03 | 3,4 | дополнительно | - |
| HD044-186 | 30 | D1/3 | 12 Е-Х | 5,0 | Ø 15 | - | 7 | V3.0510-16 1 | 3,4 | дополнительно | 2 |
| HD044-156 | 35 | D1/4 | 12 Е-Х | 6,1 | Ø 15 | 7 | 4 | V3.0510-06 | 3,4 | дополнительно | - |
| HD044-178 | 55 | D1/5 | 16 Е-Х | 5,5 | Ø 15 | - | 7 | V3.0510-18 1 | 3,4 | дополнительно | 2 |
| HD044-158 | 63 | D1/6 | 16 Е-Х | 6,6 | Ø 15 | 7 | 4 | V3.0510-08 | 3,4 | дополнительно | - |
| HD064-183 | 43 | D2/1 | 5 Е-Х | 6,9 | Ø 15 | - | 7 | V3.0520-13 1 | 4,6 | дополнительно | 2 |
| HD064-153 | 50 | D2/2 | 5 Е-Х | 7,6 | Ø 15 | 7 | 4 | V3.0520-03 | 4,5 | дополнительно | - |
| HD064-196 | 63 | D2/3 | 12 Е-Х | 11 | Ø 15 | - | 7 | V3.0520-16 1 | 4,6 | дополнительно | 2 |
| HD064-156 | 70 | D2/4 | 12 Е-Х | 13 | Ø 15 | 7 | 4 | V3.0520-06 | 4,5 | дополнительно | - |
| HD064-178 | 80 | D2/5 | 16 Е-Х | 12 | Ø 15 | - | 7 | V3.0520-18 1 | 4,6 | дополнительно | 2 |
| HD064-158 | 80 | D2/6 | 16 Е-Х | 14 | Ø 15 | 7 | 4 | V3.0520-08 | 4,5 | дополнительно | - |
|
Оптический или электрический индикаторы применяются для отслеживания степени загрязнения фильтроэлемента.
Если Вы хотите, чтобы индикатор уже был встроен в колпачек фильтра, поставьте "М" за серийным номером индикатора. В приведенном ниже заказае обе позиции указаны раздельно. Пример заказа: Фильтр HD 064-156 должен быть поставлен с оптическим индикатором загрязнения
- давление на выходе 5,0 бар Описание заказа:
Для выбора подходящего Вам индикатора загрязненности, см. стр. каталога 60.30.
Примечания:
Модели фильтров без байпасного клапана всегда должны идти в комплекте с индикатором загрязнения
Фильтры, приведенные в данной таблице, - стандартных моделей. Если требуются какие-либо модификации, например, тонкоть фильтрации ЗОР, пожалуйста сообщите нам.
1. Модуль избыточного давления стабилен до 160 бар
2. Индикатор загрязнения обязателен.
|
Размеры
 |

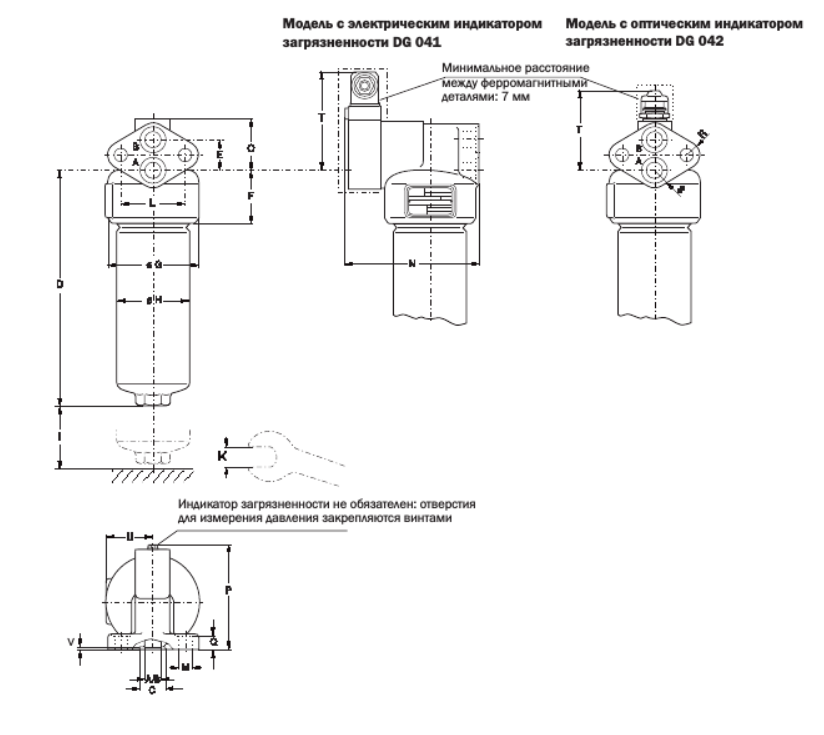

Значения размеров
| Тип | А/В | С | D | Е | F | G | Н | 1 | К | L | М | N | 0 | Р | Q | R | S | T | U | V |
| HD 044 | 0 15 | 23,5 | 145 | 26 | 49 | 83 | 66 | 70 | 36 | 58 | 12,5 | 118,5 | 48 | 90 | 17 | 13 | 16 | 106 / 79 | 45 | 2 |
| HD 064 | 0 15 | 23,5 | 241 | 26 | 49 | 83 | 66 | 70 | 36 | 58 | 12,5 | 118,5 | 48 | 90 | 17 | 13 | 16 | 106 / 79 | 45 | 2 |
Символы
 |

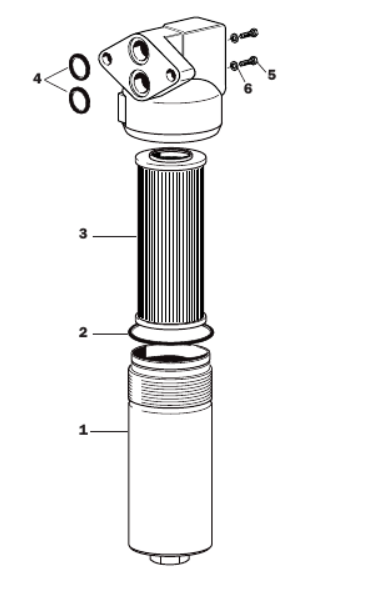

Запасные части
 |
*не поставляется с фильтром - заказывается отдельно Гарантированное функционирование полнопоточных фильтров, как и основных характеристик модулей фильтров, принятых в ARGO-HYTOS возможно только в случае использования запасных частей от производителя. |
Гарантия качества
Контроль качества в соответствии со стандартами DIN EN ISO 9001
Чтобы постоянно соответствовать высокому уровню качества в производстве и эксплуатации, детали фильтров ARGO-HYTOS проходят тщательный контроль и испытания в соответствии со следующими стандартами качества DIN и ISO:
DIN ISO 2941 Сопротивление продавливания DIN ISO 2943 Со вместимость материала с рабочими жидкостями
DIN ISO 3724 Проверка предела усталости потока
IS0 2942 Проверка надежности производства (Тест появления пузырьков)
ISO 3968 Определение перепада давления фильтра в зависимости от расхода
ISO 16889 Мульти-пасс тест (оценка спектра очистки и грязеемкости фильтра)
Перед тем, как поступить в серийное производство, обшивка фильтра тестируется на усталостную прочность в тесте пульсации давления механизма. Различные контроли за качеством во время процесса производства гарантируют герметичное функционирование и прочность наших фильтров.
