Фильтры высокого давления HD 040; HD 081; HD 150
- Трубный монтаж
- Рабочее давление до 315 бар
- Номинальный расход до 100 л/мин
Применение
В линиях высокого давления гидравлических систем.
Эксплуатационные качества
Фунциональная защита:
Надежный фильтр высокого давления собирает осадок, оставшийся в системе после монтажа или ремонта, и собирает стружку из насосов (в особенности из шестеренных). Так предотвращается возникновение функциональных сбоев или дефектов компонентов, расположенных после фильтра, в частности управляющих и регулирующих клапанов или дросселей.
Защита от износа:
Для защиты от износа, следует установить где-либо в системе фильтр тонкой очистки.
Элементы фильтра
Направление потока снаружи к центру. Фильтрующая поверхность в виде гофры дает следующие преимущества:
- Большая площадь фильтрации
- Низкий уровень перепада давления
- Высокий уровень грязеемкости
- Продолжительный срокэксплуатации
Материалы
- Корпус: сталь, общитая цинком
- Прокладки: NBR (по запросу - витон)
- Наплнитель: проволочная сетка из нержавеющей стали (1.4301)
Таблица выбора
|
Серийный №
|
Номинальный поток
|
Перепад давления см. диаграмму
D/кривая № |
Тонкость фильтрации
|
Площадь фильтрации
|
Давление открытия
байпасного клапана |
Соединение A\B
|
Размер C
|
Размер D
|
Размер E
|
Размер F
|
Размер H
|
Размер L
|
Ширина полосового металла S/W 1/2
|
Символ
|
Вес
|
Примечания
|
| л/мин | мкм | см2 | бар | мм | мм | мм | мм | мм | мм | кг | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| HD040-110 | 40 | D1/1 | 1001 | 60 | - | М22x1,5 | 12 | - | 7 | 15 | 63 | 97 | 36/36 | 1 | 0,45 | 2 |
| HD081-111 | 80 | D1/2 | 1001 | 125 | - | М26x1,5 | 12 | 52 | 7,5 | 18 | 11 | 130 | 46/46 | 1 | 1,10 | 2 |
| HD150-01 | 100 | D1/3 | 1001 | 300 | - | G3/4 | 12 | 65 | 10,5 | - | - | 142,5 | 55/36 | 1 | 2,00 | - |
| HD150-50 | 100 | D1/4 | 60 | 320 | 3,5 | G3/4 | 12 | 65 | 10,5 | - | - | 142,5 | 55/36 | 2 | 1,90 | - |
|
Примечания: |

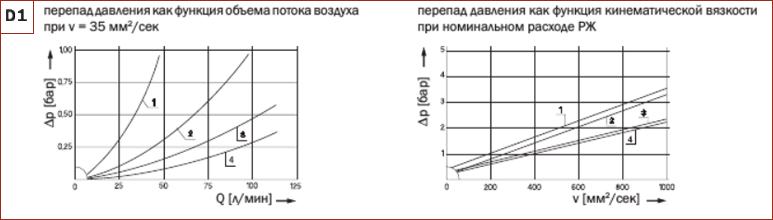

Ар кривые для фильтров см. в таблице выбора, столбец 3

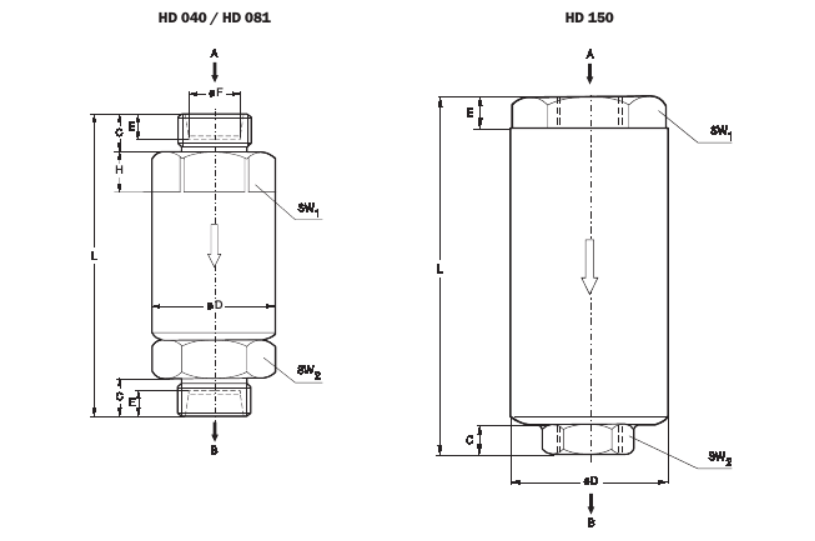

Размеры
 |

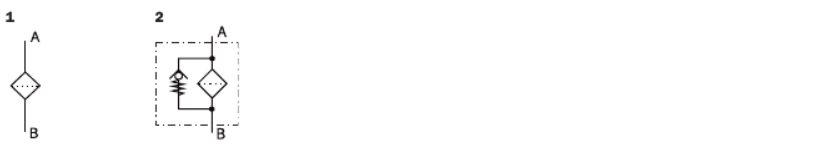

Символы
 |
Характеристики
Рабочее давление
О ... 250 бар, миним. 107 циклов изменения давления Номинальное давление соответствует DIN 24550
О ... 315 бар, миним. 104 циклов изменения давления Квазистатическое рабочеедавление
Номинальный уровень расхода
До 100 л/мин (см. Таблицу выбора, колонка 2)
Номинальные уровни расхода, обозначенные ARGO-HYTOS, основаны на следующих критериях:
- закрытый байпасный клапан при v < 200 мм2/сек
- скоростьпотока всоеденительныхлиниях: до 250 бар <8 м/сек
до 450 бар <12 м/сек
Тонкость фильтрации
60 мкм, 100 мкм
(см. Таблицу выбора, столбец 4)
Гидравлическая (рабочая) жидкость
Минеральные масла и биоразлагающиеся растворы (HEES или HETG, см. информ. лист 00.20)
Температурный диапозон
-30 “С...+ 100 °С(в особых случаях от -40°С...+ 120 С°)
Вязкость при номинальном уровне потока
- при рабочей температуре: v<60 мм2/сек
- начальная вязкость: v = 1200 мм2/сек max
- на начальной стадии эксплуатации:
Рекомендованную начальную вязкость можно увидеть в диаграмме D (перепад давления как функция кинематической вязкости при номинальном расходе) следующее: Найдите 70% Др давления открытия байпасного клапана на вертикальной оси. Проведите горизонтальнуюлинию таким образом, чтобы она пересекласьс кривой Др вточке. Отметьте эту точкуна горизонтальной оси, чтобы увидеть степень вязкости.
Монтажное положение
По желанию
Соединение
Резьбовые отверстия соответствуют ISO 228, DIN 13 и/или DIN 3861. Размеры см. втаблице выбора, колонка 7 (отверстия сдругой резьбой выполняются под заказ).
Гарантия качества
Контроль качества в соответствии со стандартами DIN EN ISO 9001
Чтобы постоянно соответствовать высокому уровню качества в производстве и эксплуатации, детали фильтров ARG0-HYT0S проходят тщательный контроль и испытания в соответствии со следующими стандартами качества DIN и ISO:
DIN ISO 2941 Сопротивление продавливания DIN ISO 2943 Со вместимость материала с рабочими жидкостями
DIN ISO 3724 Проверка предела усталости потока
ISO 2942 Проверка надежности производства
(Тест появления пузырьков)
ISO 3968 Определение перепада давления фильтра
в зависимости от расхода
ISO 16889 Мульти-пасс тест (оценка спектра очистки и грязеемкости фильтра)
Перед тем, как поступить в серийное производство, обшивка фильтра тестируется на усталостную прочность в тесте пульсации давления механизма. Различные контроли за качеством во время процесса производства гарантируют герметичное функционирование и прочность наших фильтров.
