Визуальный индикатор загрязнения "МАНОМЕТР"
DG 100/101 - манометр для всасывающего фильтра
| DG 100 | от 20,20 € |
|
| DG 101 | от 25,90 € |
|
DG 200 - манометр для сливных фильтров
| DG 200 | от 8,28 € |
|
Температура окружающей среды:
- DG 100: -30 °C ... +80 °C
- DG 101: -30 °C ... +80 °C
- DG 200: -20 °C ... +90 °C
Температура окружающей среды:
- DG 100: -1,0 ... +0,25 бар
- DG 101: -1,0 ... +0,25 бар
- DG 200: 0 ... +10,0 бар
Температура рабочей жидкости:
- DG 100: -30 °C ... +100 °C (кратковрем. до 120 °C)
- DG 101: -30 °C ... +100 °C (кратковрем. до 120 °C)
- DG 200: -20 °C ... +90 °C (кратковрем. до 120 °C)

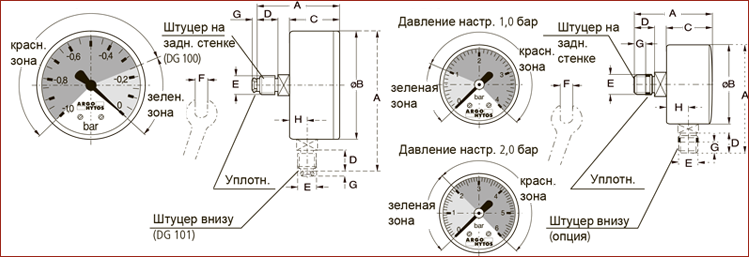

DG 100/101
DG 200
| ТИП | A | B | C | D | E | F | G | H | I | K |
| DG 100 / 101* | 50 / 84* | 64 | 30 | 13 | G 1/4 | 14 | 3,2 | 10* | - | - |
| DG 200 | 47 / 59* | 41 | 26 / 24* | 12 | M12x1,5 | 14 / 12* | 5 | 9* | - | - |
|
Код изделия
|
Оптический индикатор
|
Электрический сигнал
|
Темп. шумоподавл. <32C
|
Давление настройки
|
Тип контактов
|
Сигнал переключ. (напряжение)
|
Сигнал переключ. (ток)
|
Мощность сигнал P
|
Схема
|
Вес
|
Примечания
|
| бар | B AC/DC | A AC/DC | BA/BT AC/DC | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| DG 100-00 | • | - | - | -0,25 | - | - | - | - | 1 | 0,11 | Штуцер на задн. стенке |
| DG 101-04 | • | - | - | -0,25 | - | - | - | - | 1 | 0,11 | Штуцер внизу |
| DG 200-05 | • | - | - | +1,0 | - | - | - | - | 1 | 0,07 | Штуцер на задн. стенке |
| DG 200-11 | • | - | - | +1,0 | - | - | - | - | 1 | 0,07 | Штуцер на задн. стенке |
| DG 200-06 | • | - | - | +2,0 | - | - | - | - | 1 | 0,07 | Штуцер на задн. стенке |
| DG 200-15 | • | - | - | +2,0 | - | - | - | - | 1 | 0,07 | Штуцер на задн. стенке |
| DG 200-16 | • | - | - | +2,0 | - | - | - | - | 1 | 0,07 | Штуцер на задн. стенке |
| DG 200-10 | • | - | - | +2,0 | - | - | - | - | 1 | 0,07 | Штуцер внизу |
