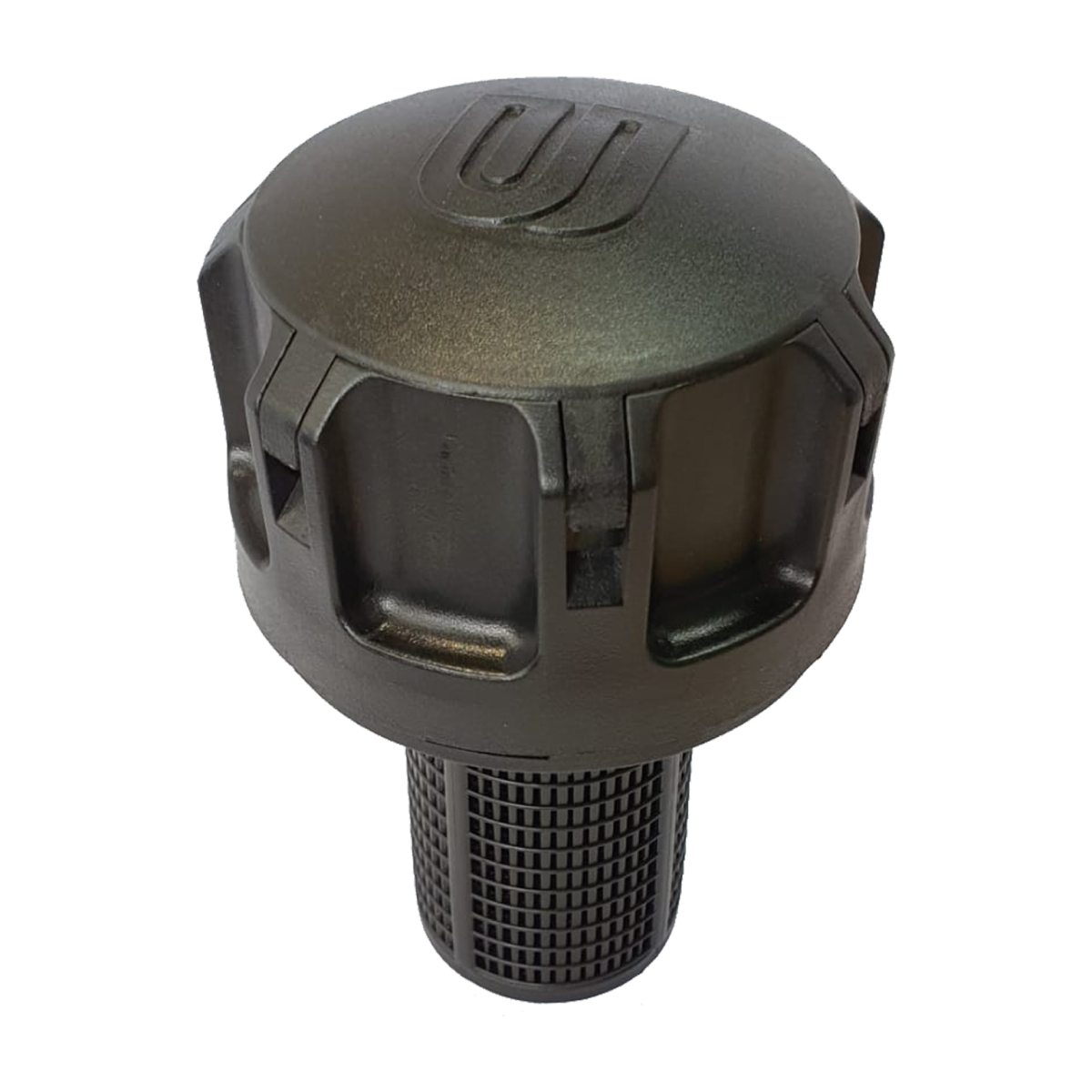

Заливная горловина "САПУН" UC 16

Назначение

Удаление воздуха из гидравлических резервуаров.

Описание

Применяется для предотвращения как избыточного давления, так и разряжение, при изменении объема рабочей жидкости в баке. При использовании заливной горловины с воздушным фильтром, воздух, попадающий внутрь бака фильтруется, что предотвращает попадание в бак загрязняющих частиц.

Особенности конструкции

Заливная горловина полностью выполнена из пластика (полиэтилен низкого давления ГОСТ 16338-85). Крышка заливной горловины оснащена технологическими отверстиями, что обеспечивает сообщение резервуара с окружающей средой, через фильтроэлемент. Верхняя часть крышки съемная для замены фильтроэлемента. В области смыкания фланца и крышки, устанавливается уплотнительное кольцо, что гарантирует герметичность данного соединения. Фланец пластиковый с 6 крепежными винтами. Сетка заливной горловины пластиковая тонкость фильтрации сетки, 800 мкм.

Конструкция

Направление потока воздуха двустороннее (внутрь/наружу). Фильтрующий материал пенополиуретан ретикулированный PPI80, что дает:

• большую площадь фильтрующей поверхности
• низкие потери давления
• большую грязеемкость
• длительный срок эксплуатации

Обслуживание

Вентиляционные фильтроэлементы подлежат замене каждые 1000 рабочих часов, или ежегодно.

Характеристики

Номинальный расход

Заливной фильтр: 100 л/мин (при вязкости 200 мм²/с (ISO VG 46 при t=15°C)) Вентиляционный фильтр: 250 л/мин Монтаж Заливная горловина “сапун” UC: 6 монтажных отверстий согл. DIN 24557/T2

Монтаж

Заливная горловина “сапун” UC: 6 монтажных отверстий согл. DIN 24557/T2

Крепеж / уплотнения

6 винтов ISO 7045 M5x12-4.8-Z, с резиновым уплотнением фланца (монтажный набор входит в комплект поставки).

Тонкость фильтрации

Заливной фильтр: 800 мкм
Вентиляционный фильтр: 10 мкм

Гидравлические жидкости

Минеральные масла и биоразлагающиеся жидкости (HEES и HETG).

Температура рабочей жидкости

-30 °C ... +90 °C (кратковременно -40 °C ... +100 °C)

Температура окружающей среды

-45 °C ... +80 °C

Материалы

Крышка: полиэтилен низкого давления ГОСТ 16338-85
Основа: полиэтилен низкого давления ГОСТ 16338-85
Фильтр. сетка: полиэтилен низкого давления ГОСТ 16338-85
Уплотнения: резина маслобензостойкая Фильтр. материал: пенополиуретан ретикулированный PPI80

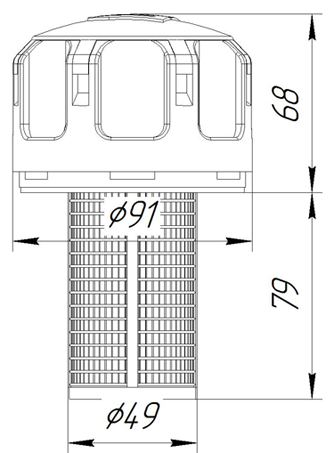

Размеры

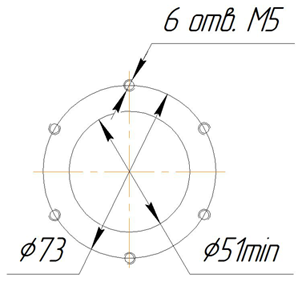

ПРИСОЕДИНИТЕЛЬНЫЕ
РАЗМЕРЫ БАКА

Схема

Монтаж

Вентиляционный фильтр должен быть смонтирован в наименее пыльном месте машины, так, чтобы его не заливала вода, собирающаяся при работе. Для мобильных машин вентиляционный фильтр должен быть смонтирован на бак так, чтобы ни всплески масла из бака, ни водный конденсат снаружи не могли достичь вентиляционных отверстий.

Подтверждение качества

Система управления качеством ISO 9001
