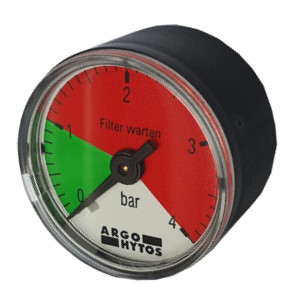

DG 200 - манометр для сливных фильтров

Принцип действия:	Манометр для оптического контроля загрязнения сливных фильтров. Для того, чтобы защитить измерительный элемент от заброса давления, манометр оборудован системой дросселей
Опции:	Расположение штуцера снизу позволяет поворачиватьманометр на любое удобное положение, по сравнениюс расположение штуцера на задней стенке (стандарт).

Назначение

Мониторинг загрязнения всасывающих или сливных фильтров.

Описание

Фильтроэлементы, установленные в гидравлических фильтрах, удаляют грязь из гидросистем, и таким образом, становятся загрязненными сами. Свободные поры в фильтрующем материале перекрываются загрязняющими частицами, которые становятся причиной продолжительного увеличения потерь давления на фильтре. Загрязнения, накапливающиеся на фильтроэлементе, увеличиваются в геометрической прогрессии, что ведет к большим потерям давления. Получающееся в результате этого разрежение (всасывающие фильтры) или повышение давления перед фильтром (сливные фильтры) контролируются индикатором загрязнения. При достижении давления настройки генерируется оптический или электрический сигнал.

Информацию индикатора загрязнения следует понимать следующим образом: Потери даления на фильтроэлементе повышаются в зависимости от расхода, массы загрязняющих частиц на фильтроэлементе и вязкости рабочей жидкости (масла). Таким образом фильтроэлемент не следует рассматривать загрязненным, пока индикатор загрязнения при рабочей температуре гидравлической системы не выдаст постоянный устойчивый сигнал.

Признаки загрязнения

фильтроэлемента Фильтры, с переп. клапаном: Чем больше грязи накапливается на фильтроэлементе, тем больше открывается перепускной клапан, который сливает часть жидкости, которая остается неотфильтрованной. Потери даления обуславливаются большим потреблением мощности гидросистемы. Фильтры без переп. клапана: Возрастающие потери давления на фильтроэлементе снижают эффективность работы гидросистемы, вызывая отказы в ее работе, а также срабатывание предохранительного клапана.

Рабочее давление

DG 100: -1,0 ... +0,25 бар
DG 101: -1,0 ... +0,25 бар
DG 200: 0 ... +10,0 бар

Монтаж

Резьбовое соединение согл. ISO 228 или DIN 13. (другие резьбы по запросу).

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости

Температура рабочей жидкости

DG 100: -30 °C ... +100 °C (кратковрем. до 120 °C)
DG 101: -30 °C ... +100 °C (кратковрем. до 120 °C)
DG 200: -20 °C ... + 90 °C

Температура окружающей среды

DG 100: -30 °C ... +80 °C
DG 101: -30 °C ... +80 °C
DG 200: -20 °C ... +90 °C

* В зависимости от конструкции точность переключения возрастает при температуре -15°C.

Материалы

DG 100: Корпус - сталь, штуцер - бронза, уплотн. - медь
DG 101: Корпус - сталь, штуцер - бронза, уплотн. - медь
DG 200: Корпус - полиамид, штуцер - бронза, уплотнения - PTFE

Положение

При монтаже Без ограничений

Подтверждение качества

Система управления качеством DIN EN ISO 9001 Разнообразный контроль качества во время производства гарантирует работу наших изделий без утечек и их полную надежность.
