Индикаторы загрязнения P1 и P6

Назначение

Мониторинг загрязнения фильтроэлемента, сливных фильтров.

Описание

В процессе эксплуатаци сливного фильтра, происходит загрязнение фильтрующего элемента, которое влечет за собой рост давления в корпусе фильтра. Повышение давления перед фильтром (сливные фильтры) контролируется индикатором загрязнения. При достижении давления настройки генерируется электрический сигнал. При постоянном устойчивом сигнале индикатора загрязнения, в условиях рабочей температуры гидравлической системы, фильтроэлемент следует считать загрязненным.

Рабочее давление

• P1 : 0 ... +1,5 бар
• P6 : 0 ... +2,0 бар

Монтаж

Резьбовое соединение: K1/8”

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).

Температура рабочей жидкости

• P1 : -25 °C ... +110 °C • P6 : -25 °C ... +110°C

Положение при монтаже

Без ограничений

Рабочее напряжение

14 ... 30 В DC

Степень защиты электрических соединений

• P1 / P6 : Защита IP65 - Разъем DIN 43650

Таблица подбора

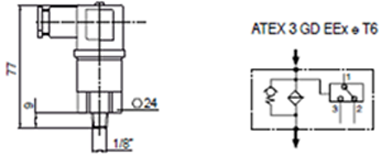

Размеры, схема
