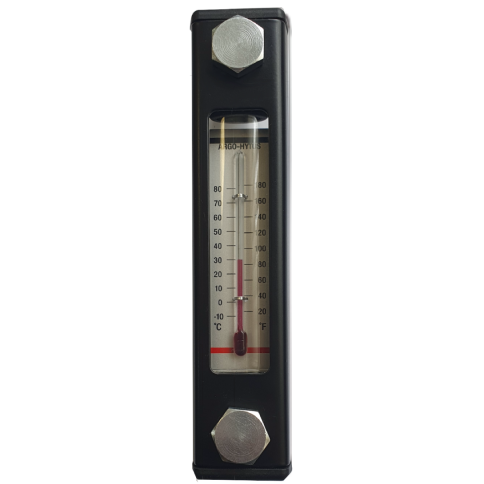

Вертикальный визуальный указатель уровня
|
Применение
Показывает уровень и температуру масла в гидравлических резервуарах или смазочных резервуарах.
Устройство и функционирование
Датчики уровня масла ARGOHYTOS состоят из прочного металлического корпуса снабженного уровнемером с визуальным отсчетом и встроенным термометром. Жидкость поступает в отсек термометра через полые монтажные болты. Уплотнительные кольца обеспечивают изоляцию корпуса и стенок резервуара.
Особые характеристики
- Прочный металлический корпус разработан так, что выносит даже самые суровые рабочие условия.
- Встроенная шкала указывает температуру масла по °С и °F.
Монтаж
Полые ключи и стопорные гайки, поставляемые с датчиками, позволяетустановить датчик на стенки резервуара при помощи двух просверленных отверстий. Стопорные гайки служат для повторной стяжки болтов снаружи (узел для создания вращающего момента: 8 Nm). Резьбовое отверстие предпочтительнее гладкой скважины в случаях, когда стенка резервуара более 8 мм толщиной.
Таблица подбора
|
Серийный №
|
Диапазон показаний
уровня масла Е |
Общая высота B
|
Диапазон температурных
показаний |
Монтажные болты
|
Вес
|
Примечание
|
| С5.3511-50 | 76 | 108 | 34,5 | 22,5 | 33 | 16 |
| С5.3516-50 | 127 | 159 | 34,5 | 26,5 | 74 | 16 |
| С5.3529-50 | 254 | 285 | 34,5 | 28 | 194 | 16 |

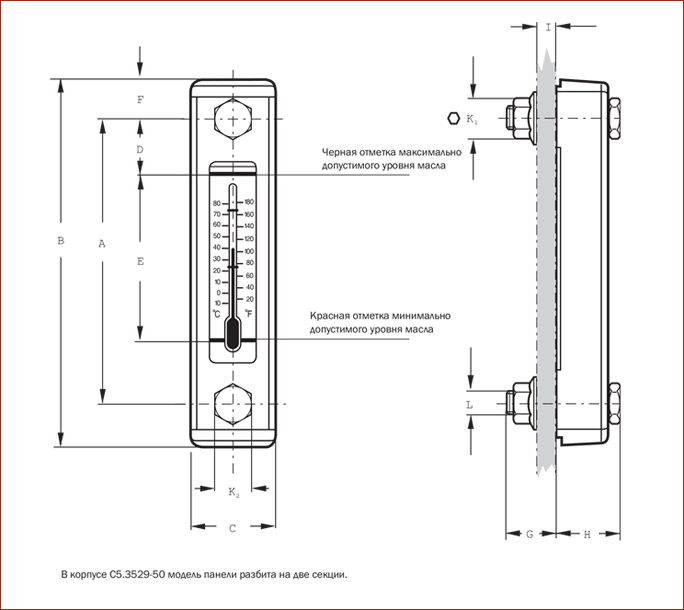

Размеры
Параметры:
| ТИП | A | B | C | D | E | F | G | H | Iмакс. | K1 | K2 | L |
| С5.3511-50 | 76 | 108 | 34,5 | 22,5 | 33 | 16 | 18 | 29 | 8 | 17 | 17 | M10 |
| С5.3516-50 | 127 | 159 | 34,5 | 26,5 | 74 | 16 | 18 | 29 | 8 | 18 | 17 | M12 |
| С5.3529-50 | 254 | 285 | 34,5 | 28 | 194 | 16 | 18 | 29 | 8 | 18 | 17 | M12 |
Характеристики:
Рабочее давление
Макс. 2 бар (абс.)
Соединение
Резьбовые отверстия в соответствии с DIN 13. Размеры см. в Таблице подбора, колонка 6 и в разделе Размеры
Гидравлическая (рабочая) жидкость
Минеральные масла и биоразлагающиеся растворы (HEES или HETG)
Температурный диапозон
- 20 ... + 80 °С
Внешний температурный диапозон
- 25 ... + 80 °С
Материалы
| Корпус: | Сталь, порошковое покрытие, цвет - черный |
| Трубка уровня: | Полиамид |
| Шкала: | Аллюминий |
| Термометр: | Стекло |
| Болты: | Сталь, оцинкованная |
| Прокладки: | NBR (Витон - по запросу) |
Монтажное положение
При мин./макс. диапазоне уровня масла - крепится на стенке гидравлического резервуара.
Гарантии качества
Контроль качества в соответствии со стандартами DIN EN ISO 9001
Различные контроли качества в процессе производства гарантирует герметичную работу наших изделий.
