Индикаторы уровня LS

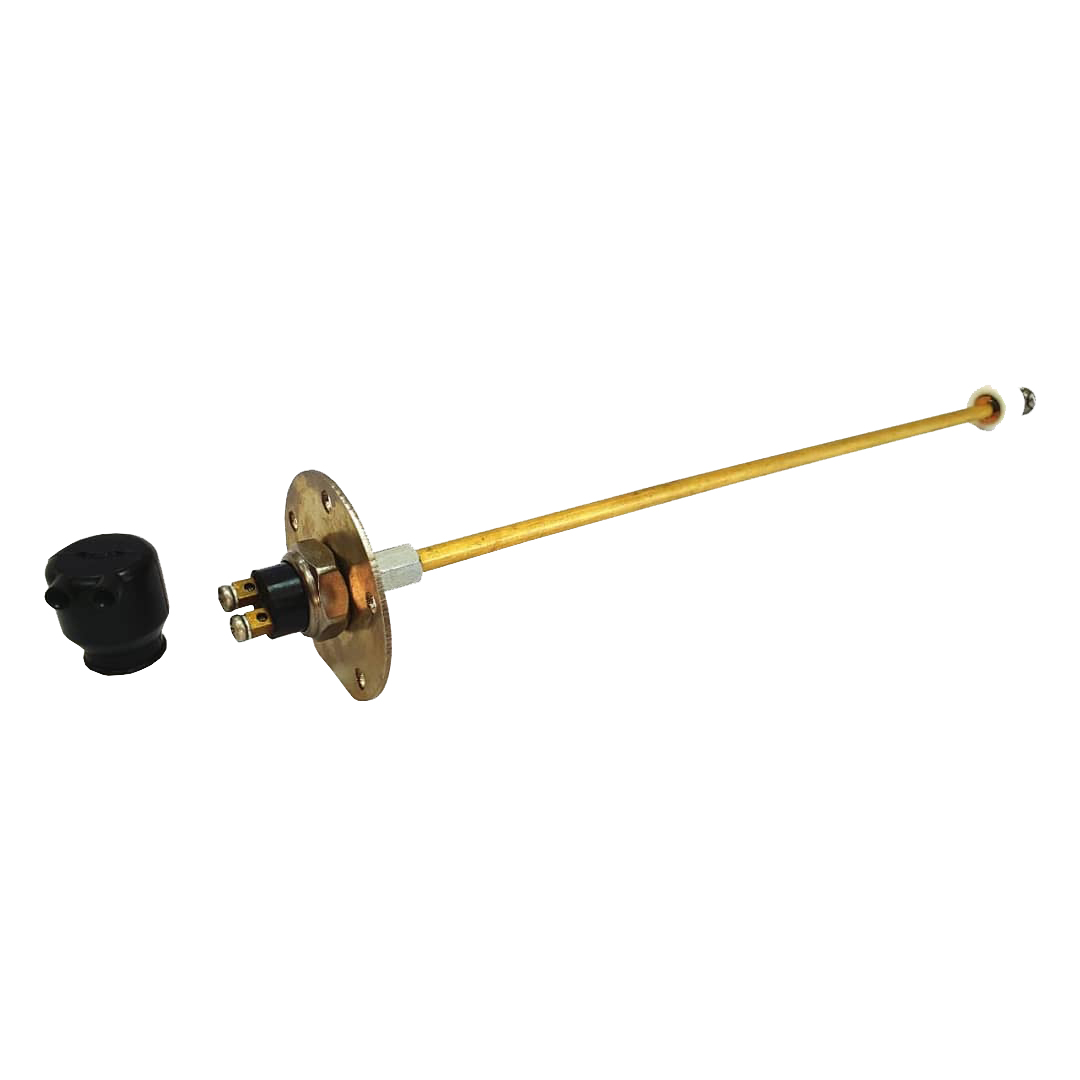

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 - Поплавковые индикаторы уровня

Принцип действия

сигнализатор уровня поплавковый замыкает контакты при достижении поплавка герконового включателя.

Назначение

Мониторинг критического уровня рабочей жидкости в резервуарах.

Описание

В процессе эксплуатаци гидравлической системы, уровень рабочей жидкости может изменяться. Электромагнитные индикаторы уровня поплавковые действуют при помощи магнита, закрепленного в поплавке и герконового включателя установленного в нутри трубки. Поплавок спускаясь по трубке достигает конечной точки, изменяя электрическое состояние герконового включателя. При изменении уровня рабочей жидкости в баке поплавок движется вместе с магнитом, когда он достигает уровня с геркона, контакты смыкаются, тем самым включая сигнал тревоги. При подъеме поплавка по трубке движение ограничено стопорным кольцом, как только магнит превышает точку, в которой он активирует герконовый включатель, контакты размыкаются отключая сигнал тревоги.

Монтаж

соединение с баком (резервуаром): B1, F3, F5

Гидравлические жидкости

Минеральные масла и биологически разлагающиеся жидкости (HH-HL-HM-HV-HTG).

Температура рабочей жидкости

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 : -40 °C ... +90 °C (кратковрем. до 120 °C)

Температура окружающей среды

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 : -45 °C ... +80 °C

Материалы

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 : Корпус - гальванизированная сталь, трубка - латунь, поплавок - полиамид, защитный колпачок - ПВХ

Положение при монтаже

Вертикальное

Рабочее напряжение

12 ... 48 В DC

Количество циклов переключения

PS 1.6 / PS 3.0: мин.12 000 циклов переключения

Степень защиты электрических соединений

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 : IP 54 (с защитным колпачком)

Типы электрических разъемов

LS 100 / LS 200 / LS 300 / LS 400 / LS 500 : клеммная колодка с прижимным винтом

Таблица подбора

Примеры монтажа

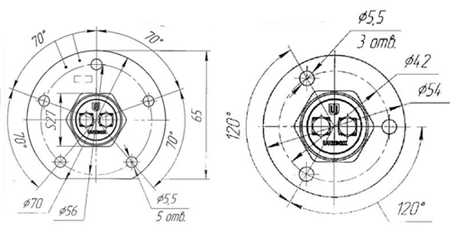

5-ти конечный фланец

3-х конечный фланец

* - по запросу, можем укомплектовать дополнительным креплением с резьбой BSP 1”.

Таблица заказа и размеры

Обозначение	L, мм
LS.100-F5	100
LS.200-F5	200
LS.300-F5	300
LS.400-F5	400
LS.500-F5	500
LS.100-F3	100
LS.200-F3	200
LS.300-F3	300
LS.400-F3	400
LS.500-F3	500
LS.100-B1	100
LS.200-B1	200
LS.300-B1	300
LS.400-B1	400
LS.500-B1	500

Размеры

Датчик
без защитного чехла

Датчик
c защитным чехлом

Схемы

Пример условного обозначения при заказе
Индикатор уровня серии LS.100-F5:
- датчик длиной 100 мм
- крепление 5-ти точечный фланец

Электрическая схема принципиальная

Подтверждение качества

Система управления качеством ISO 9001. Сертефикат соответствия №ТС RU C-RU.MT49.B.01382.
