СЛИВНЫЕ ФИЛЬТРЫ E 094 · E 103 · E 143
|
Применение
Устанавливаются в сливных линиях гидравлических систем
Технические особенности
Защита системы от износа: за счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты. Защита гидроаппаратов от отказов: за счет отфильтровывания сливного потока жидкости всей гидросистемы насосы становятся защищены прежде всего от загрязняющих частиц, которые остаются после сборки или ремонта гидросистемы, а также от частиц, которые возникают в процессе износа компонентов системы, или частиц, попадающих в систему из окружающей среды.
Специальные особенности
- Перепускной клапан:
Расположение клапана близко от всасывающего порта предотвращает попадание частиц, задержанных фильтром, от попадания в поток отфильтрованной жидкости.
Сепаратор:
Предотвращает утечки масла через сапун при работе в системах мобильных машин. - Съемный стакан:
В случае обслуживания стакан фильтра снимается вместе с фильтроэлементом, предотвращая попадание загрязняющих частиц в бак. - Удлинительный патрубок на сливе:
Правильно подобранная длина удлинительного патрубка обеспечивает выход отфильтрованной жидкости из фильтра всегда ниже уровня масла в баке, что предотвращает вспенивание масла .
Фильтроэлементы
Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает
- большую площадь фильтрующей поверхности
- малые потери давления
- высокую грязеемкость
- больший срок эксплуатации
Сапун
Стравливают избыточный воздух из бака через встроенный фильтроэлемент, имеющий ребристую поверхность:
- съемный (замена ежегодно)
- защита от протечек масла через сапун
- тонкость фильтрации 2 мкм
Обслуживание
Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.
Материалы
Крышка: Полиэстер, усилен защитным покрытием
Головка: Алюминиевый сплав
Стакан: Полиамид, защитное покрытие, провод. электричество
Уплотнения: NBR (FPM по запросу)
Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага - целлюлозное волокно.
Номинальный расход
До 135 л/мин (см. таблицу подбора, столб. 2) Номинальный расход, указанный для фильтра, базируется на следующих допущениях:
- закрытый перепускной клапан при ν ≤ 200 мм2/с
- срок службы фильтроэлемента > 1.000 часов при средней загрязненности жидкости 0,07 г на л/мин объемного расхода жидкости
- скорость течения жидкости в линии ≤ 4,5 м/с
Присоединительные порты
Резьбовые порты согласно ISO 228 или DIN 13. Для выбора см. таблицу подбора, столб. 6 (другие типы резьбы по запросу).
Тонкость фильтрации
5 мкм(c) ... 30 мкм(c)
значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)
Грязеемкость
Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)
Гидравлические жидкости
Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).
Рабочие температуры
-30 °C ... +100 °C (кратковременно -40 … +120 °C)
Вязкость при номинальном расходе
- при рабочей температуре ν < 60 мм2/с
- при начальной вязкости: νmax = 1200 мм2/с
- при первом пуске: Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % ∆p давления срабатывания перепускного клапана. Проведите горизонтальную линию так, чтобы она пересекала кривую ∆p в одной точке. Значение вязкости на горизонтальной оси будет рекомендуемым.
Рабочее давление
Макс. 10 бар
Положение при монтаже
Предпочтительно вертикальное, сливным портом вниз

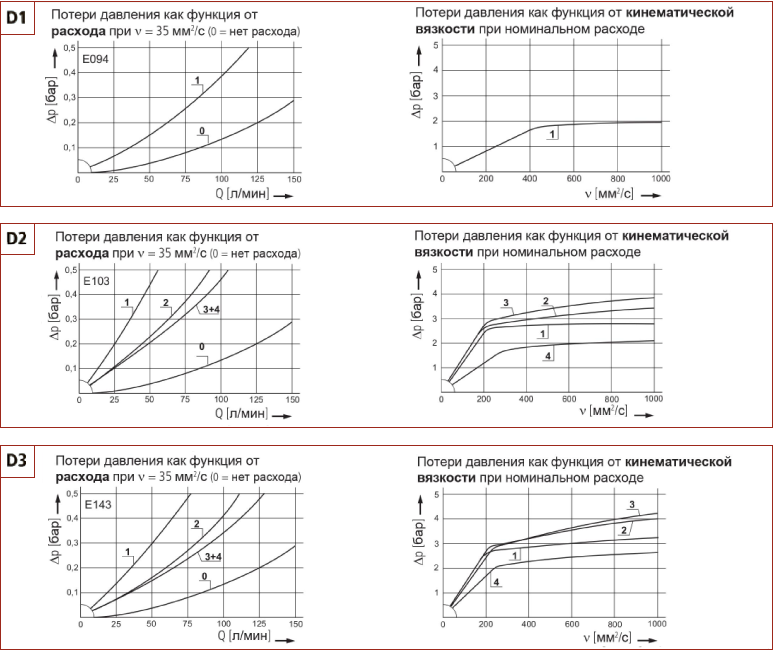

Обозначение графика ∆p для конкретного фильтра см. в таблице подбора, столб. 3.

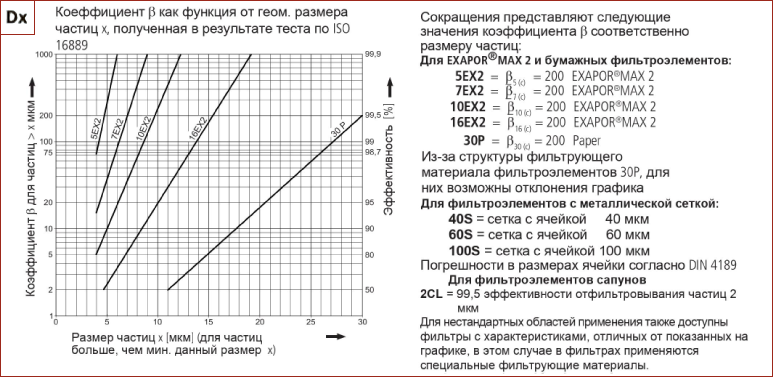

График тонкости фильтрации, таблица подбора, столб. 4,
Таблица подбора
|
Код изделия
|
Номинальный расход
|
Потери давления
см. диаграм. D / гр № |
Тонкость фильтр., см. диаг. Dx
|
Грязеемкость
|
Порт А
|
Давления открытия переп. кл.
|
Гидравлическая схема
|
Фильтроэлемент,
Код изделия |
Вес
|
Сапун, код изделия
(тонкость фильтрации см. по диаграммам) |
Примечания
|
| л/мин | г | бар | кг | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| E 094-661 | 50 | D1/1 | 30P | 11 | G¾ | 1,5 | 2 | P3.0613-51 | 0,8 | L1.0503-03 (2CL) | - |
| E 094-671 | 50 | D1/1 | 30P | 11 | G¾ | 1,5 | 1 | P3.0613-51 | 0,8 | - | - |
| E 103-657 | 45 | D2/1 | 5EX2 | 18 | G½ | 2,5 | 2 | V3.0620-53 | 1,0 | L1.0503-03 (2CL) | - |
| E 103-677 | 45 | D2/1 | 5EX2 | 18 | G½ | 2,5 | 1 | V3.0620-53 | 1,0 | - | - |
| E 103-676 | 80 | D2/2 | 10EX2 | 25 | G¾ | 2,5 | 2 | V3.0620-56 | 1,0 | L1.0503-03 (2CL) | - |
| E 103-686 | 80 | D2/2 | 10EX2 | 25 | G¾ | 2,5 | 1 | V3.0620-56 | 1,0 | - | - |
| E 103-898 | 110 | D2/3 | 16EX2 | 25 | G1 | 2,5 | 2 | V3.0620-58 | 1,0 | L1.0503-03 (2CL) | - |
| E 103-888 | 110 | D2/3 | 16EX2 | 25 | G1 | 2,5 | 1 | V3.0620 | 1,0 | - | - |
| E 103-871 | 70 | D2/4 | 30P | 11 | G¾ | 1,5 | 2 | P3.0620-51* | 1,0 | L1.0503-03 (2CL) | - |
| E 103-861 | 70 | D2/4 | 30P | 11 | G¾ | 1,5 | 1 | P3.0620-51* | 1,0 | - | - |
| E 143-657 | 70 | D3/1 | 5EX2 | 28 | G¾ | 2,5 | 2 | V3.0730-53 | 1,2 | L1.0503-03 (2CL) | - |
| E 143-667 | 70 | D3/1 | 5EX2 | 28 | G¾ | 2,5 | 1 | V3.0730-53 | 1,2 | - | - |
| E 143-676 | 115 | D3/2 | 10EX2 | 38 | G1 | 2,5 | 2 | V3.0730-56 | 1,2 | L1.0503-03 (2CL) | - |
| E 143-686 | 115 | D3/2 | 10EX2 | 38 | G1 | 2,5 | 1 | V3.0730-56 | 1,2 | - | - |
| E 143-888 | 135 | D3/3 | 16EX2 | 38 | G1 | 2,5 | 2 | V3.0730-58 | 1,2 | L1.0503-03 (2CL) | - |
| E 143-688 | 135 | D3/3 | 16EX2 | 38 | G1 | 2,5 | 1 | V3.0730-58 | 1,2 | - | - |
| E 143-851 | 120 | D3/4 | 30P | 17 | G1 | 1,5 | 2 | P3.0730-51* | 1,2 | L1.0503-03 (2CL) | - |
| E 143-851 | 120 | D3/4 | 30P | 17 | G1 | 1,5 | 1 | P3.0730-51* | 1,2 | - | - |
| Все фильтры поставляются с разъемом для подключения индикатора загрязнения M12 x 1,5, к которому можно подсоединить опитческий либо электрический индикатор загрязнения. Сливные удлинительные патрубки адаптируют фильтр под различную грубину бака. Для заказа аксессуаров пожалуйста, смотрите код ниже Пример для заказа: Фильтр E 072-156 необходимо получить со сливным патрубком 500 мм. Код для заказа: E 103-676 Код изделия (базовый фильтр): EV 500 Смонтированный удлинит. патрубок (доступно 7 типоразмеров) E 094: EV 130, EV 190, EV 234, EV 284, EV 334, EV 434, EV 534 E 103: EV 196, EV 256, EV 300, EV 350, EV 400, EV 500, EV 600 E 143: EV 297, EV 357, EV 400, EV 450, EV 500, EV 600, EV 700 Совместимые индикаторы загрязнения см. в каталоге 60.20 Примечания:
|
Размеры
Таблица размеров
| Тип | A | B | C min/max. | D | E | F | G | H | I | I2 | K | L | M | N | O | P1 | P2 | Q | R |
| E 094 | G¾ | 105 | 87 / 91 | 73,5 | 38 | 20,5 | 30 | 88,5 | 235 | 125 | 111 | 115 | 110 | 70 | 11 | 82 | 69 | 13,5 | 107,5 |
| E 103 | G½, G¾, G1 | 105 | 87 / 91 | 73,5 | 38 | 20,5 | 30 | 88,5 | 300 | 125 | 177 | 115 | 110 | 70 | 11 | 82 | 69 | 13,5 | 107,5 |
| E 143 | G¾, G1 | 105 | 87 / 91 | 73,5 | 38 | 20,5 | 30 | 88,5 | 400 | 125 | 278 | 115 | 110 | 70 | 11 | 82 | 69 | 13,5 | 107,5 |
| Тип | S | T | U | V | |||||||||||||||
| E 094 | AF 32 | AF 41 | 50 | 23 | |||||||||||||||
| E 103 | AF 32 | AF 41 | 50 | 23 | |||||||||||||||
| E 143 | AF 32 | AF 41 | 50 | 23 |
Гидравлическая схема
Комплектующие
 |
Функциональность фильтра в сборе, так же как и качество фильтрации, обеспечиваемое фильтроэлементами, которое заявляется компанией ARGO-HYTOS, может быть гарантировано только в случае использования оригинальных комплектующих ARGO-HYTOS |
Подтверждение качества
Система управления качеством DIN EN ISO 9001 Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, фильтроэлементы ARGOHYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность ( пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью
Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
