Фильтры давления D 042, D 062 PDF
Назначение
За счет установленных фирменных фильтроэлементов фильтр даже на максимально допустимом уровне расхода обеспечивает высочайшее качество фильтрации согласно классификации по классам чистоты.
Защита гидроаппаратов от отказов:
Посредством установки рядом с управляющими гидроклапанами или другими дорогостоящими компонентами. Специально подобранный уровень расхода гарантирует, что перепускной клапан будет закрыт даже при вязкости жидкости ≤ 200 мм2/c (холодный пуск).
Фильтроэлементы
Направление движения жидкости в фильтре снаружи к центру. Фильтроэлемент имеет в поперечном сечении форму звезды, что дает
• большую площадь фильтрующей поверхности
• малые потери давления
• высокую грязеемкость
• больший срок эксплуатации
Обслуживание
Момент замены фильтроэлемента определяется посредством индикатора загрязненности, что гарантирует оптимальное обслуживание фильтра на протяжении всего срока эксплуатации.
Материалы
- Головка: алюминиевый сплав
- Стакан: алюминиевый сплав
- Уплотнения: NBR (FPM по запросу)
- Фильтр. материал: EXAPOR®MAX 2 - неорганическое многослойное волокно, либо прорезиненная бумага - целлюлозное волокно.
Характеристики
Рабочее давление
0 ... 63 бар, мин. 3 x 10 6 циклов нагружения. Номинальное давление согласно DIN 24550
0 ... 100 бар, мин. 104 циклов нагружения, квазистатическое рабочее давление

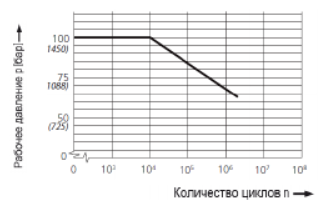

Допустимый уровень давления для различного количества циклов нагружения
Номинальный расход
До 90 л/мин
Номинальный расход, указанный для фильтра, базируется на следующих допущениях:
• закрытый перепускной клапан при ν ≤ 200 мм2/s
• срок службы фильтроэлемента > 1 часов при
средней загрязненности жидкости 0,07 г на л/ мин объемного расхода жидкости.
• скорость течения жидкости в линии: при давлении
до 100 бар ≤ 6 м/с
Тонкость фильтрации

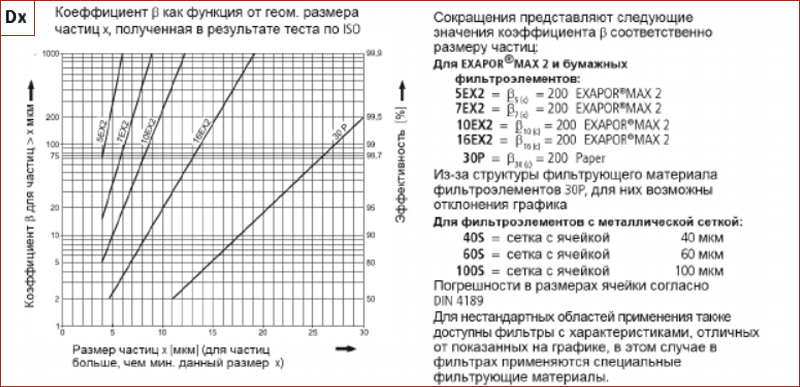

5 мкм(c) ... 30 мкм(c) значения коэффициента β согласно ISO 16889 (см. таблицу подбора, столб. 4 и диаграмму Dx)
Грязеемкость
Значения в граммах наличия частиц в результате теста ISO MTD согласно ISO 16889 (см. таблицу подбора, столбец 5)
Гидравлические жидкости
Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG, см. спец. 00.20).
Рабочие температуры
-30 °C ... +100 °C (кратковременно -40 °C ... +120 °C)
Вязкость при номинальном расходе
• при рабочей
температуре: ν < 60 мм2/с
• при пуске: νmax = 1.2 мм2/с
• при первом пуске:

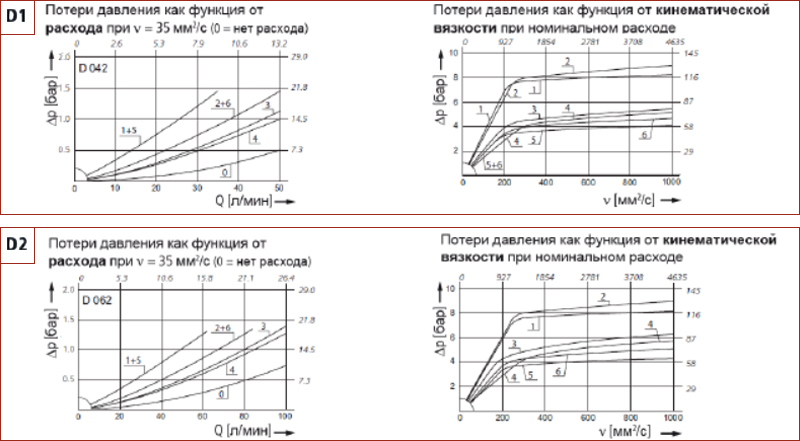

Рекомендуемую вязкость при пуске можно найти по диаграмме D (зависимость потерь давления от кинематической вязкости) следующим образом: найдите 70 % Δp давления срабатывания перепускного клапана.
Проведите горизонтальную линию так, чтобы она пересекала кривую Δp в одной точке. Значение вязкости на горизонтальной оси будет рекомендуемым.
Обозначение графика Δp для конкретного фильтра см. в таблице подбора, столб. 3
Таблица подбора
|
Номер изделия
|
Номинальный расход л/мин
|
Потери давления
|
Тонкость фильтрации
|
Грязеемкость
|
Присоединительные порты А/В
|
Давление открытия переп.кл.
|
Обозначение
|
Фильтроэлемент код изделия
|
Вес
|
Индикатор загрязнения
|
Примечания
|
| D 042-753 | 4,2 | D1/1 | 5EX2 | 4,9 | -82 | 51 | 1 | V3.0510-03 | 1.8 | сменный | - |
| D 042-7561 | 7,1 | D1/2 | 10EX2 | 6,8 | -82 | 51 | 1 | V3.0510-06 | 1.8 | сменный | - |
| D 042-7581 | 11,6 | D1/3 | 16EX2 | 6,9 | -82 | 51 | 1 | V3.0510-08 | 1.8 | сменный | - |
| D 042-751 | 10,6 | D1/4 | 30Р | 3,6 | -82 | 51 | 1 | V3.0510-11 4 | 1.8 | сменный | - |
| D 042-783 | 7,9 | D1/5 | 5EX2 | 4,9 | -82 | 102 | 1 | V3.0510-03 | 1.8 | сменный | - |
| D 042-786 | 11,6 | D1/6 | 10EX2 | 6,8 | -82 | 102 | 1 | V3.0510-06 | 1.8 | сменный | - |
| D 062-753 | 8,5 | D2/1 | 5EX2 | 10 | -82 | 51 | 1 | V3.0520-03 | 2.4 | сменный | - |
| D 062-7561 | 15,1 | D2/2 | 10EX2 | 14 | -123 | 51 | 1 | V3.0520-06 | 2.4 | сменный | - |
| D 062-7581 | 23,8 | D2/3 | 16EX2 | 15 | -123 | 51 | 1 | V3.0520-08 | 2.4 | сменный | - |
| D 062-751 | 21,1 | D2/4 | 30P | 7.1 | -123 | 51 | 1 | P3.0520-014 | 2.4 | сменный | - |
| D 062-783 | 12,7 | D2/5 | 5EX2 | 10 | -82 | 102 | 1 | V3.0520-03 | 2.4 | сменный | - |
| D 062-786 | 21,1 | D2/6 | 10EX2 | 14 | -123 | 102 | 1 | V3.0520-06 | 2.4 | сменный | - |
 |

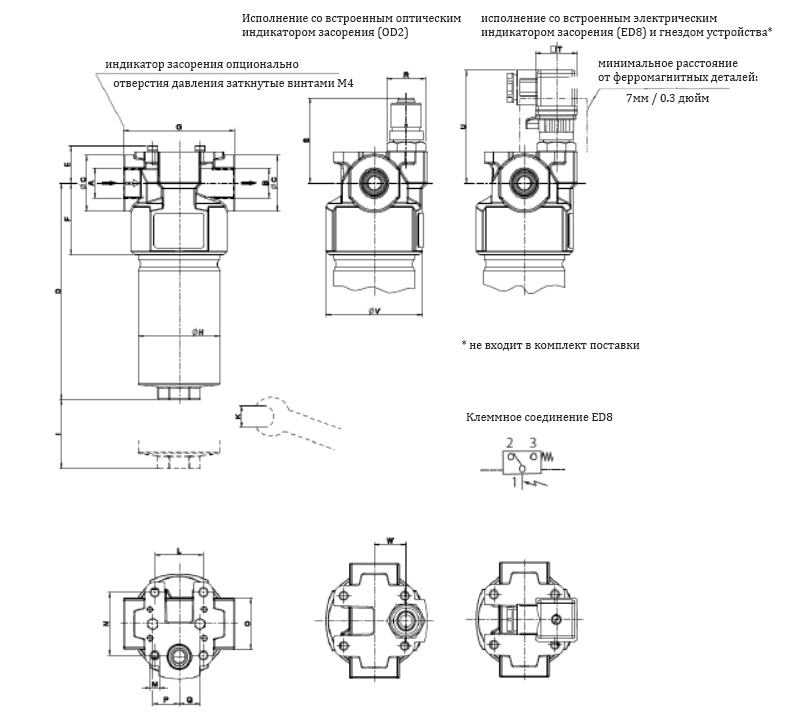

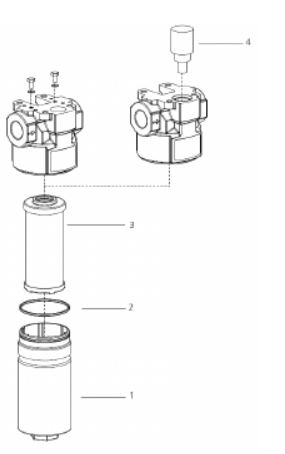

Комплектующие
 |
|
Подтверждение качества
Система управления качеством DIN EN ISO 9001
Для того, чтобы убедиться в качестве изделий начиная от производства и заканчивая их функционированием, филь троэлементы ARGO-HYTOS проходят строгий контроль и тестируются в соответствии со следующими стандартами ISO:
ISO 2941 Проверка на разрывное давление
ISO 2942 Проверка на герметичность (пузырьковый тест)
ISO 2943 Проверка на совместимость используемых материалов с рабочими жидкостями
ISO 3968 Оценка потерь давления относительно расхода
ISO 16889 Мультитест (оценка тонкости фильтрации и грязеемкости)
ISO 23181 Определение устойчивости материалов фильтра к усталостным нагрузкам посредством использования жидкостей с высокой вязкостью
До того, как попасть в серийное производство, корпус фильтра тестируется на предел выносливости при изменяющемся переменном давлении в нашей лаборатории. Разнообразный контроль качества во время производства гарантирует работу наших фильтров без утечек и их полную надежность.
